Установка отопителя
/ УралАЗ УРАЛ-4320-6951-74

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

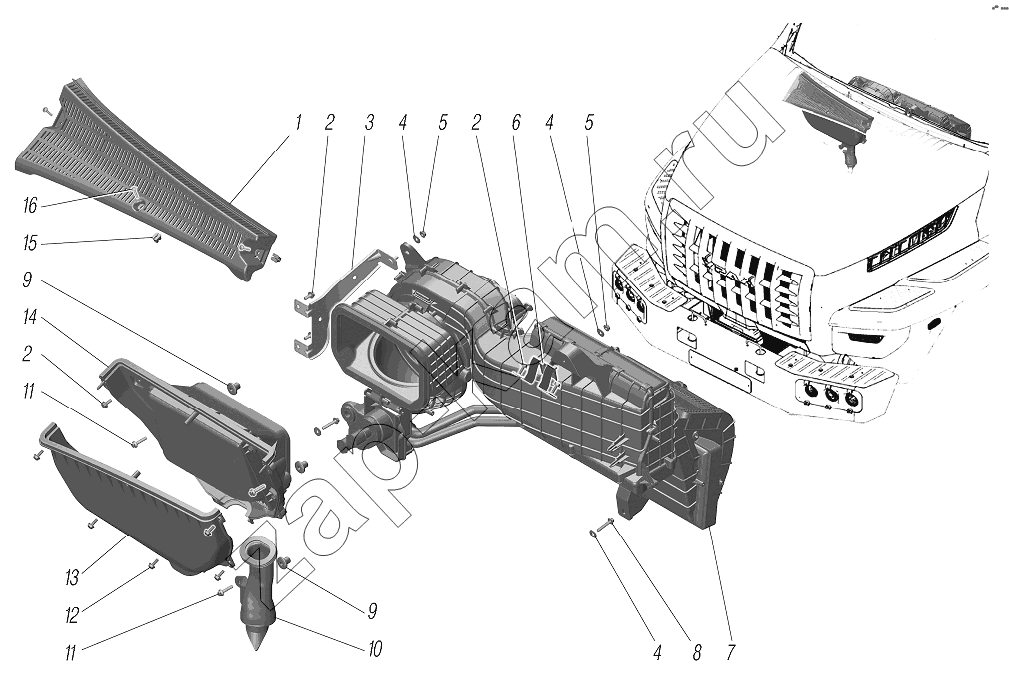

Схема/чертеж: Установка отопителя / УралАЗ УРАЛ-4320-6951-74
1
2
2
2
3
4
4
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 А21R23-8119034 Крышка воздухозаборника 1; -
2 Е24408 Болт СП М6х16 6; -
3 А21R23-8101543 Кронштейн вентилятора 1; -
4 252037-П29 Шайба 6 4; -
5 4599531818 Гайка М6 2; -
6 А21R23-8101125 Кронштейн отопителя 1; -
7 А21R23.8101010 Модуль отопителя 1; -
8 Е24410/Н6 Болт резьбовыдавливающий Сп М6х20 2; -
9 А21R23-8119196 Втулка распорная 3; -
10 А21R23-8119144 Патрубок водослива 1; -
11 Е24416 Болт резьбовыдавливающий Сп М6х35 3; -
12 290S012-71 Болт М6х16-8.8-А3L 5; -
13 А21R23-8119014 Короб воздухозаборника передний 1; -
14 А21R23-8119020 Воздухозаборник 1; -
15 3302-5301594 Гайка 3; -
16 10408 Винт 4.2х25 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
