Дополнительный топливный бак
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

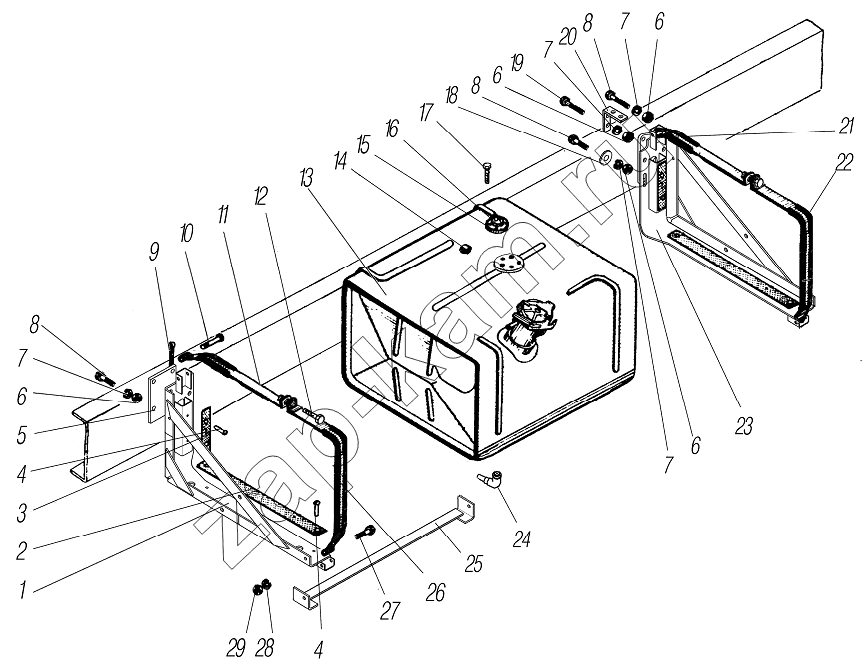

Схема/чертеж: Дополнительный топливный бак / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
4
5
6
6
6
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 44202Е-1101100 Кронштейн топливного бака 1; -
2 375Д-1101107 Прокладка кронштейна 2; -
3 375Д-1101121 Прокладка 2; -
4 255805-П Заклепка 6х13 8; -
5 44202Е-1101161 Планка 1; -
6 250558-П29 Гайка М14-6Н 8; -
7 252138-П2 Шайба 14 пружинная 8; -
8 201594-П29 Болт М14-6gх55 7; -
9 258038-П29 Шплинт 3,2х16 4; -
10 260067-П52 Палец 10х55 4; -
11 4322-1101174 Лента хомута с гайкой 2; -
12 200822-П29 Болт M14-6gx85 2; -
13 44202Е-1102002 Бак топливный 1; -
14 3255-1101115 Клапан вентиляции 1; -
15 375-3806748 Прокладка датчика уплотнительная 1; -
16 5202.3827010 Датчик указателя уровня топлива 1; -
17 Н-11302-П29 Болт М5-6gх13 5; -
18 336044-П29 Шайба 1; -
19 201591-П29 Болт М14-6gх45 1; -
20 63685Р-3724318 Кронштейн 1; -
21 4320-1101120 Прокладка хомута 2; -
22 44202Е-1101120 Прокладка хомута 2; -
23 44202Е-1101099-10 Кронштейн топливного бака 1; -
24 44202Е-1104330 Угольник с трубкой 1; -
25 44202Е-1101110 Стяжка 1; -
26 44202Е-1101173 Лента хомута c втулкой 2; -
27 201500-П29 Болт М10 2; -
28 252136-П2 Шайба 10 пружинная 2; -
29 250512-П29 Гайка М10 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
