Колесо и вал рулевого управления
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

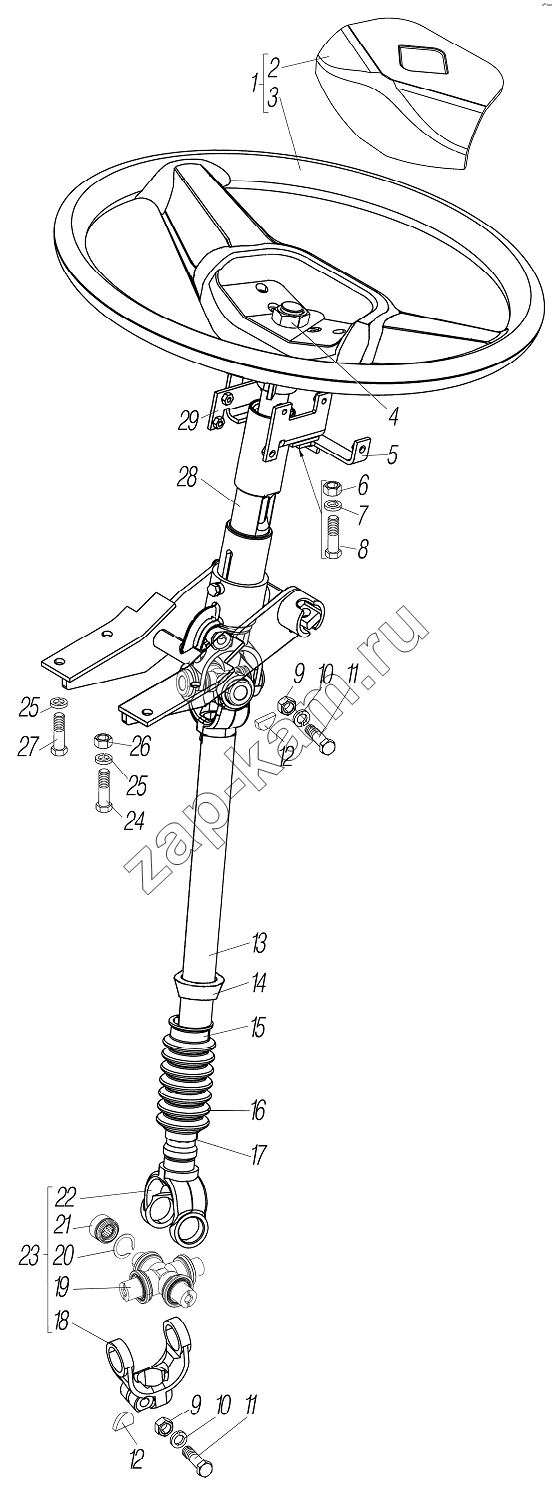

Схема/чертеж: Колесо и вал рулевого управления / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 ИК5-019-00.000-02 Колесо рулевое в сборе 1; -
2 ИК5-003-20.000 Крышка 1; -
3 ИК5-019-05.000 Колесо рулевое 1; -
4 250659-П29 Гайка М22х1,5-6Н 1; -
5 63685Х-3402296 Кронштейн 1; -
6 250508-П29 Гайка М6-6Н 4; -
7 252134-П2 Шайба 6 пружинная 4; -
8 201421-П29 Болт М6х22 4; -
9 250513-П29 Гайка М10х1-6Н 2; -
10 252156-П2 Шайба 10 пружинная 2; -
11 331557 Болт М10х1 2; -
12 260415 Шпонка 5х8 сегментная 2; -
13 6563Х-3402109 Втулка шлицевая с шарниром 1; -
14 5323Ф-5130075 Втулка 1; -
15 25314 Хомут кабельный 1; -
16 4322-3402052 Муфта защитная 1; -
17 5323РХ-3402298 Втулка 1; -
18 4322-3402117-10 Вилка карданного шарнира 1; -
19 412-2201026-02 Крестовина с сальниками 1; -
20 356-75783 Кольцо упорное 4; -
21 704902К6УС10 Подшипник игольчатый 4; -
22 5323РХ-3402053-10 Вал шлицевый с вилкой 1; -
23 5323Ф-3402035 Шарнир вала рулевого управления 1; -
24 200324-П29 Болт М10-6gх75 2; -
25 252136-П2 Шайба 10 пружинная 4; -
26 250512-П29 Гайка М10 2; -
27 201676-П29 Болт М10х1,25-6gх25 2; -
28 6563Х-3402240 Колонка рулевого управления 1; -
29 6563Р-3402290 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
