Механизм опрокидывания кабины
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

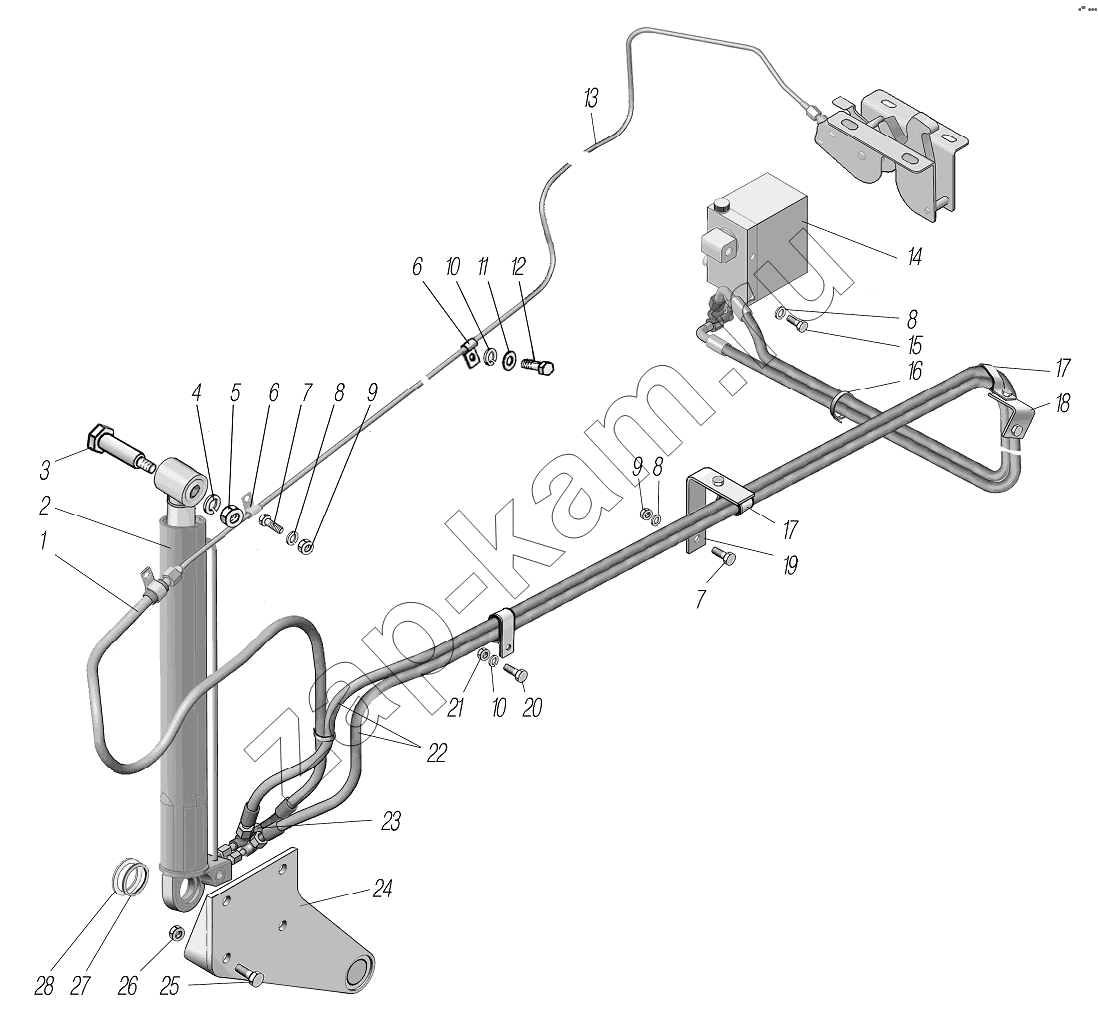

Схема/чертеж: Механизм опрокидывания кабины / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
5
6
6
7
7
7
8
8
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 НР-06.00.000-01 Шланг высокого давления 1; -
2 500337311EZ Г идроцилиндр 1; -
3 6361Х-5002047 Палец 1; -
4 252137-П2 Шайба 12 пружинная 1; -
5 250514-П29 Гайка М12-6Н 1; -
6 339178-П29 Хомут 9 2; -
7 201497-П29 Болт М10-6gх25 2; -
7 201496-П29 Болт М10-6gх22 1; -
8 252156-П2 Шайба 10 пружинная 4; -
9 250512-П29 Гайка М10 2; -
10 252155-П2 Шайба 8 пружинная 3; -
11 252005-П29 Шайба 8 1; -
12 201456-П29 Болт М8-6gх20 1; -
13 6370-5004094 Трубка к замку запора кабины 1; -
13 32552-5004094 Трубка к замку запора кабины 1; -
14 99458304EZ Насос 1; -
15 201495-П29 Болт М10-6gх20 2; -
16 25314 Хомут кабельный 8; -
17 4320Я5-1104118 Хомут с прокладкой 3; -
18 5557Я-3724136 Кронштейн 1; -
19 5323РХ-5004185 Кронштейн крепления шлангов 1; -
20 201458-П29 Болт М8-6gх25 3; -
21 250510-П29 Гайка М8-6Н 3; -
22 НР-06.00.000-02 Шланг высокого давления L=2600мм 2; -
23 1148-094 Тройник 1; -
24 43206Е-5002040 Кронштейн цилиндра опрокидывания кабины 1; -
25 332666-П29 Болт М16х1,5х50 2; -
26 251649-П29 Гайка М16х1,5-6Н 2; -
27 336268 Шайба распорная 1; -
28 5557Я-3403111 Кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
