Основной топливный бак
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

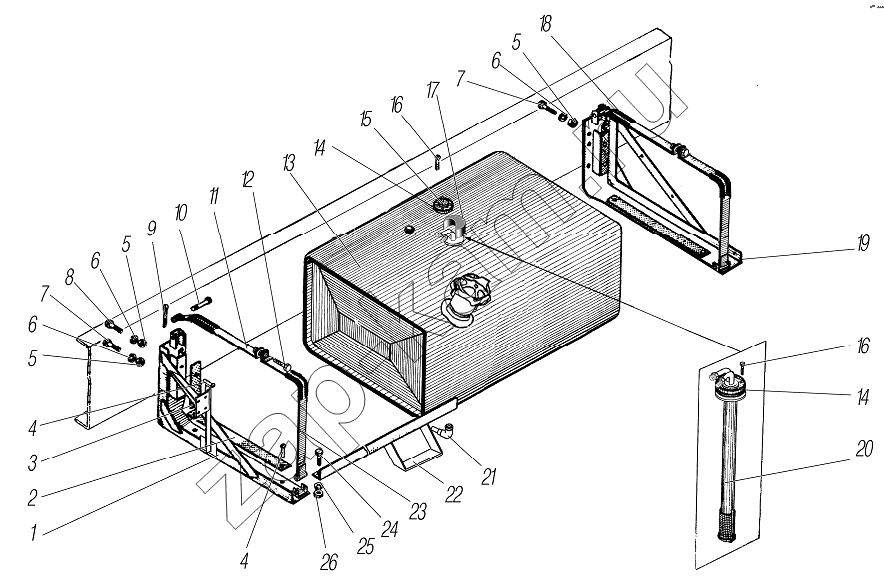

Схема/чертеж: Основной топливный бак / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 4320Я5-1101100 Кронштейн топливного бака 1; -
2 375Д-1101107 Прокладка кронштейна 2; -
3 375Д-1101121 Прокладка 2; -
4 255805-П Заклепка 6х13 8; -
5 250558-П29 Гайка М14-6Н 12; -
6 252138-П2 Шайба 14 пружинная 12; -
7 201591-П29 Болт М14-6gх45 8; -
8 201594-П29 Болт М14-6gх55 4; -
9 258038-П29 Шплинт 3,2х16 4; -
10 260067-П52 Палец 10х55 4; -
11 4322-1101174 Лента хомута с гайкой 2; -
12 200822-П29 Болт M14-6gx85 2; -
13 44202Е-1101002 Бак топливный 1; -
14 375-3806748 Прокладка датчика уплотнительная 2; -
15 5202.3827010 Датчик указателя уровня топлива 1; -
16 Н-11302-П29 Болт М5-6gх13 10; -
17 6370-1104030 Колпак защитный 1; -
18 4320-1101120 Прокладка хомута 4; -
19 44202Е-1101099 Кронштейн задний 1; -
20 4320Я5-1104002 Топливозаборник 1; -
21 44202Е-1104330 Угольник с трубкой 1; -
22 375С-1101110 Угольник кронштейнов с подножкой в сборе 1; -
23 4322-1101173 Лента хомута с втулкой 2; -
24 201497-П29 Болт М10-6gх25 4; -
25 252136-П2 Шайба 10 пружинная 4; -
26 250512-П29 Гайка М10 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
