Трубопроводы и шланги системы питания
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

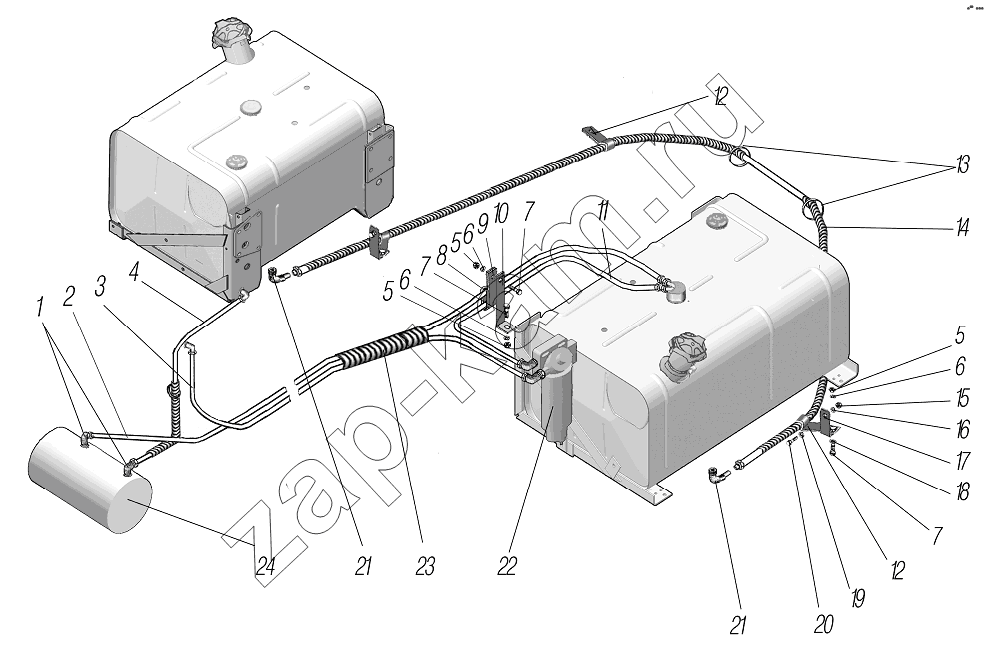

Схема/чертеж: Трубопроводы и шланги системы питания / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 334079 Угольник 2; -
2 4320Я5-1104312 Трубка в сборе 1; -
3 4320Я5-1104150 Трубка в сборе 1; -
4 4320Я5-1104320 Трубка в сборе 1; -
5 250510-П29 Гайка М8-6Н 4; -
6 252135-П2 Шайба 8 пружинная 4; -
7 201456-П29 Болт М8-6gх20 4; -
8 4320Я5-1101119 Прокладка хомута 1; -
9 337831 Хомут 1; -
10 4320Я5-1104177 Кронштейн 1; -
11 6563Р-1104040 Трубка в сборе 1; -
12 337829 Хомут 3; -
13 25314 Хомут кабельный 3; -
14 44202Е-1104054 Трубка в сборе 1; -
15 250512-П29 Гайка М10 2; -
16 252136-П2 Шайба 10 пружинная 2; -
17 44202Е-1104176 Кронштейн 2; -
18 252005-П2 Шайба 8,5 2; -
19 252006-П2 Шайба 10 2; -
20 201500-П2 Болт М10-6gх32 2; -
21 44202Е-1104330 Угольник с трубкой 2; -
22 5340.1105010 Фильтр грубой очистки топлива Preline 270 1; -
23 53205-3506431 Лента спиральная 1; -
24 ПЖД12Д-1015740-20 Бак топливный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
