Установка управления коробкой передач
/ УралАЗ УРАЛ-4320-80М/82М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

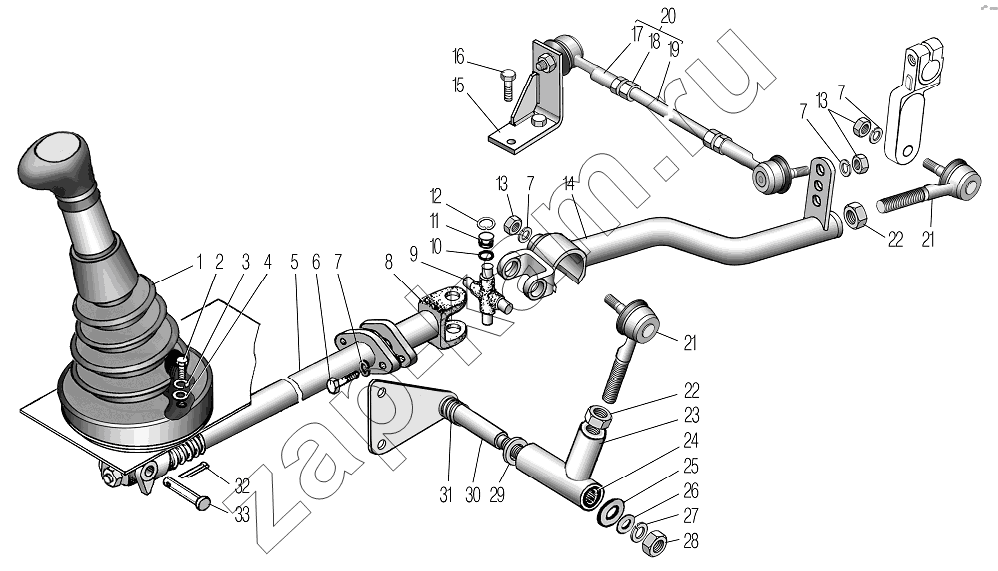

Схема/чертеж: Установка управления коробкой передач / УралАЗ УРАЛ-4320-80М/82М
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 32552-1703016-20 Рычаг переключения 1; -
2 200263-П29 Болт М8-6gх35 4; -
3 252155-П2 Шайба 8 пружинная 4; -
4 252005-П29 Шайба 8 4; -
5 63645-1703325-02 Механизм промежуточный 1; -
6 201497-П29 Болт М10-6gх25 2; -
7 252136-П2 Шайба 10 пружинная 6; -
8 4320Б5-1703130-20 Вилка кардана с фланцем 1; -
9 ИМЗ-8.103-05311 Крестовина кардана 1; -
10 2108-3510372-10 Кольцо уплотнительное 4; -
11 904700К2С10 Подшипник роликовый игольчатый 4; -
12 5323РХ-1703073 Кольцо В19 4; -
13 250517-П29 Гайка М10х1,25 4; -
14 4320Б5-1703060-10 Хвостовик 1; -
15 4320Б5-1703075 Кронштейн 1; -
16 200267-П29 Болт М8х45 2; -
17 362-1703521 Наконечник 2; -
18 250515-П29 Гайка М12х1,25-6Н 2; -
19 4320Б5-1703113-10 Стержень 1; -
20 4320Б5-1703067-10 Тяга в сборе 1; -
21 362-1703420 Хвостовик 2; -
22 250559-П29 Гайка М14х1,5-6Н 2; -
23 4320Б5-1703144 Рычаг поворотный 1; -
24 375-3504020 Втулка вала педали 2; -
25 63645-1703171 Шайба 1; -
26 252045-П29 Шайба 12 1; -
27 252137-П2 Шайба 12 пружинная 2; -
28 250514-П29 Гайка М12-6Н 1; -
29 63645-1703169 Шайба 1; -
30 4320Б5-1703167 Кронштейн с осью 1; -
31 63645-1703172 Пружина 1; -
32 258052 Шплинт 4х20 1; -
33 260097П-29 Палец 12х70 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
