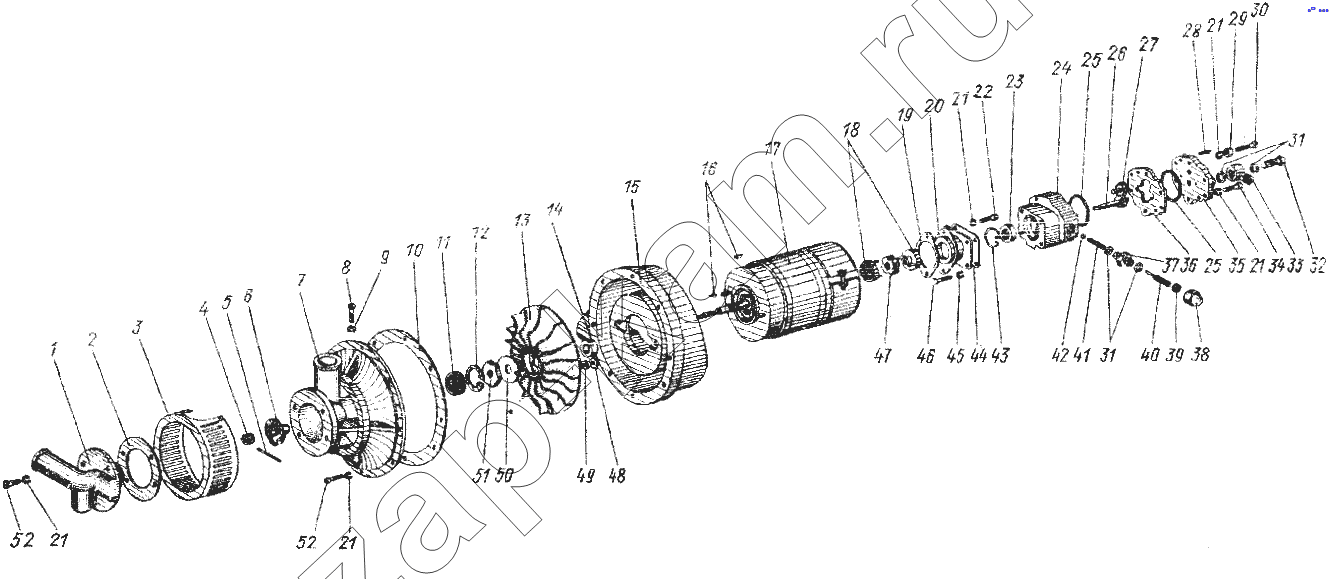

Агрегат насосный
/ УралАЗ УРАЛ-4320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
52
52
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| ПЖД30-1015672 | ПЖД30-1015672 | Кольцо уплотнительное | 1 | 1 | |
| ПЖД30-1015251-01 | ПЖД30-1015251-01 | Насос топливный в сборе | 1 | 1 | |
| ПЖД30-1015671 | ПЖД30-1015671 | Штуцер | 1 | 1 | |
| 1 | ПЖД30-1015222 | Патрубок подводящий | 1 | 1 | |
| 2 | ПЖД600-1015221 | Прокладка патрубка | 4 | 4 | |
| 3 | ПЖД600-1015212-А | Сетка нагнетателя в сборе | 1 | 1 | |
| 4 | ПЖД30-1015223 | Гайка крепления рабочего колеса | 1 | 1 | |
| 5 | ПЖД600-1015244 | Проволока контровки гайки | 1 | 1 | |
| 6 | ПЖД30-1015236-11 | Колесо рабочее | 1 | 1 | |
| 7 | ПЖД30-1015220-11 | Корпус нагнетателя | 1 | 1 | |
| 8 | 1-03747-01 | Винт М4х8 | 3 | 3 | |
| 9 | 1-11953-77 | Шайба 4 пружинная | 3 | 3 | |
| 10 | ПЖД600-1015233 | Прокладка | 4 | 4 | |
| 11 | ПЖД30-1015240 | Сальник | 1 | 1 | |
| 12 | ОВ65-0320 | Кольцо стопорное | 1 | 1 | |
| 13 | ПЖД30-1015230-11 | Крыльчатка вентилятора | 1 | 1 | |
| 14 | ПЖД30-1015234 | Втулка | 1 | 1 | |
| 15 | ПЖД30-1015231-01 | Улитка нагнетателя | 1 | 1 | |
| 16 | ПЖД30-1015225 | Шпонка сегментная | 2 | 2 | |
| 17 | МЭ252-3730000 | Электродвигатель подогревателя | 1 | 1 | |
| 18 | ПЖД30-1015265 | Полумуфта | 2 | 2 | |
| 19 | ПЖД30-1015270 | Прокладка электродвигателя | 1 | 1 | |
| 20 | ПЖД30-1015264 | Переходник | 1 | 1 | |
| 21 | 1-05164-77 | Шайба 6 пружинная | 8 | 8 | |
| 21 | 1-05164-77 | Шайба 6 пружинная | 4 | 4 | |
| 21 | 1-05164-77 | Шайба 6 пружинная | 2 | 2 | |
| 21 | 1-05164-77 | Шайба 6 пружинная | 5 | 5 | |
| 21 | 1-05164-77 | Шайба 6 пружинная | 1 | 1 | |
| 22 | 1-09022-21 | Болт М6х16 | 2 | 2 | |
| 23 | ПЖД30-1015258 | Сальник | 1 | 1 | |
| 24 | ПЖД30-1015252 | Корпус топливного насоса | 1 | 1 | |
| 25 | ПЖД30-1015255 | Кольцо уплотнительное | 2 | 2 | |
| 26 | ПЖД30-1015260 | Шестерня ведущая | 1 | 1 | |
| 27 | ПЖД30-1015261 | Шестерня ведомая | 1 | 1 | |
| 28 | 1-03363-10 | Штифт 6Х22 | 2 | 2 | |
| 29 | ПЖД30-1015277 | Колпачок пломбы | 1 | 1 | |
| 30 | 1-03770-11 | Винт М6Х25 | 1 | 1 | |
| 31 | ПЖД30-1015672 | Кольцо уплотнительное | 4 | 4 | |
| 32 | ПЖД30-1015281 | Болт топливопровода | 2 | 2 | |
| 33 | ПЖД30-1015282 | Угольник поворотный | 1 | 1 | |
| 34 | 1-09026-21 | Болт М6х25 | 5 | 5 | |
| 35 | ПЖД30-1015253 | Крышка | 1 | 1 | |
| 36 | ПЖД30-1015254 | Проставка | 1 | 1 | |
| 37 | ПЖД30-1015969-11 | Штуцер | 1 | 1 | |
| 38 | 2.6.02 | Гайка M12Х1,25 ГОСТ 11868-55 | 1 | 1 | |
| 39 | ПЖД30-1015274-11 | Гайка | 1 | 1 | |
| 40 | ПЖД30-1015271-11 | Винт регулировочный | 1 | 1 | |
| 41 | ПЖД30-1015275-11 | Пружина | 1 | 1 | |
| 42 | Н265 | Шарик VI 4,763 мм ГОСТ 3722-60 | 1 | 1 | |
| 43 | ПЖД30-1015259 | Кольцо стопорное | 1 | 1 | |
| 44 | ПЖД600-1015263 | Прокладка | 1 | 1 | |
| 45 | 1-11954-77 | Шайба 5 пружинная | 4 | 4 | |
| 46 | 1-09776-21 | Болт М5х12 | 4 | 4 | |
| 47 | ПЖД30-1015269 | Муфта | 1 | 1 | |
| 48 | ПЖД600-1015232 | Шайба стопорная | 2 | 2 | |
| 49 | ПЖД600-1015229 | Гайка крепления улитки | 2 | 2 | |
| 50 | ПЖД30-1015228 | Шайба стопорная | 1 | 1 | |
| 51 | ПЖД30-1015224 | Гайка | 1 | 1 | |
| 52 | 1-03767-01 | Винт М6х16 | 8 | 8 | |
| 52 | 1.03767-01 | Винт М6Х16 | 4 | 4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
