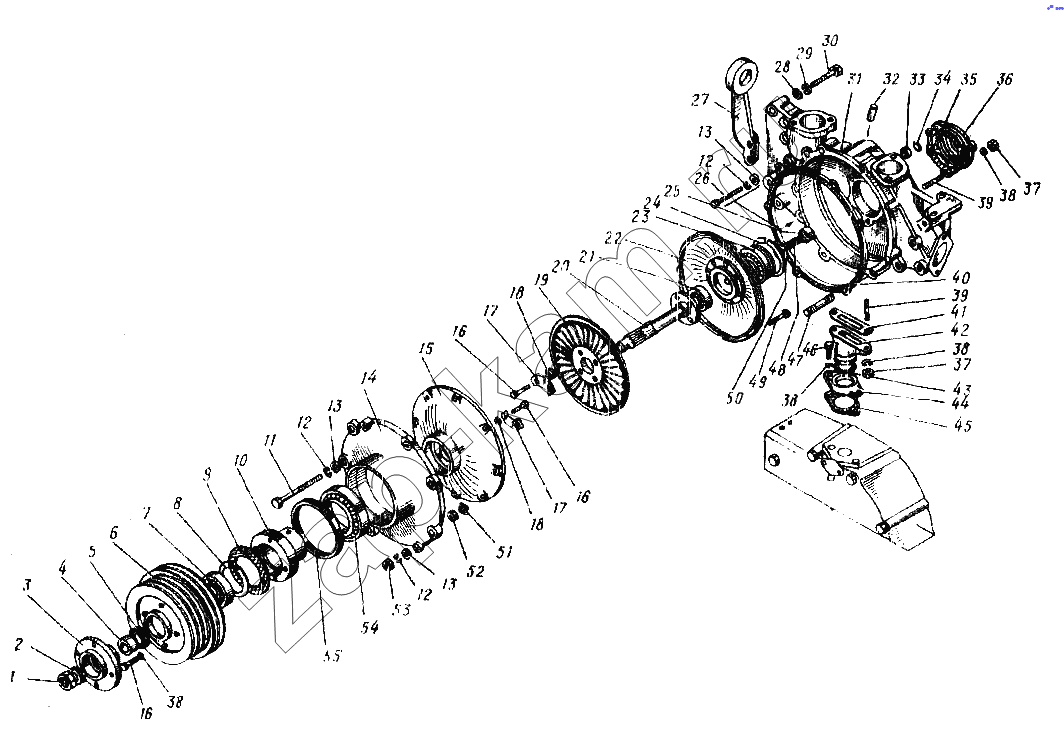

Гидромуфта привода вентилятора
/ УралАЗ УРАЛ-4320
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
38
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| 1-35329-21 | 1-35329-21 | Шпилька М12х1,25х45 | 1 | 1 | |
| 180504С9 | 180504С9 | Подшипник шариковый | 1 | 1 | |
| 740-1318218-10 | 740-1318218-10 | Прокладка | 1 | 1 | |
| 740-1308020-30 | 740-1308020-30 | Ремень «Стат» 8,5х8х1250 | 3 | 3 | |
| 740-1308842 | 740-1308842 | Рычаг натяжного приспособления | 1 | 1 | |
| 1-05168-73 | 1-05168-73 | Шайба 10 пружинная | 1 | 1 | |
| 1-05168-73 | 1-05168-73 | Шайба 10 пружинная | 4 | 4 | |
| 1-26469-01 | 1-26469-01 | Шайба 12 | 1 | 1 | |
| 1-05166-73 | 1-05166-73 | Шайба 8 пружинная | 2 | 2 | |
| 740-1318252 | 740-1318252 | Шайба регулировочная | 8 | 8 | |
| 740-1308112 | 740-1308112 | Шкив натяжного приспособления | 2 | 2 | |
| 1-34539-21 | 1-34539-21 | Шпилька М10х1,25х40 | 1 | 1 | |
| 740-1308121 | 740-1308121 | Крышка шкива | 2 | 2 | |
| 740-1308012-10 | 740-1308012-10 | Крыльчатка вентилятора | 1 | 1 | |
| 1-59705-21 | 1-59705-21 | Болт М10Х1,25Х20 | 4 | 4 | |
| 1-60436-21 | 1-60436-21 | Болт М8х25 | 1 | 1 | |
| 1-60442-21 | 1-60442-21 | Болт М8х50 | 1 | 1 | |
| 740-1318210 | 740-1318210 | Включатель гидромуфты в сборе | 1 | 1 | |
| 740-1318250 | 740-1318250 | Гайка крепления термосилового датчика | 1 | 1 | |
| 1-61036-11 | 1-61036-11 | Гайка M12Х1,25 | 1 | 1 | |
| 1-21647-21 | 1-21647-21 | Гайка М10х1,25 | 1 | 1 | |
| 740-1318010-10 | 740-1318010-10 | Гидромуфта | 1 | 1 | |
| ТС103-1306090 | ТС103-1306090 | Датчик термосиловой в сборе | 1 | 1 | |
| 740-1308133 | 740-1308133 | Кольцо запорное | 1 | 1 | |
| 740-1308131 | 740-1308131 | Кольцо Б47 ГОСТ 13943-68 | 1 | 1 | |
| 740-1308123 | 740-1308123 | Кольцо распорное | 1 | 1 | |
| 1 | 1-07268-21 | Гайка М22х1,5 | 4 | 4 | |
| 2 | 870864-П29С | Шайба 23 стопорная | 1 | 1 | |
| 3 | 740-1308035-10 | Ступица крыльчатки | 1 | 1 | |
| 4 | 740-1318194 | Втулка манжеты | 1 | 1 | |
| 5 | 740-1318186-01 | Манжета ведомого вала | 1 | 1 | |
| 6 | 740-1318160-10 | Шкив привода генератора | 1 | 1 | |
| 7 | 305 | Подшипник шариковый | 1 | 1 | |
| 8 | 740-1029136 | Кольцо подшипника | 1 | 1 | |
| 9 | 740-1318182-10 | Прокладка шкива | 1 | 1 | |
| 10 | 740-1318162 | Вал шкива привода генератора | 1 | 1 | |
| 11 | 1-59722-21 | Болт М10х1,25х120 | 1 | 1 | |
| 12 | 1-05168-73 | Шайба 10 пружинная | 10 | 10 | |
| 13 | 1-35504-01 | Шайба 10 | 10 | 10 | |
| 14 | 740-1318075-10 | Корпус подшипника | 1 | 1 | |
| 15 | 740-1318032 | Колесо ведущее | 1 | 1 | |
| 16 | 870019-П29 | Болт М8Х22 | 12 | 12 | |
| 17 | 740-1318070 | Шайба стопорная | 4 | 4 | |
| 18 | 1-05196-01 | Шайба 8 | 8 | 8 | |
| 19 | 740-1318046 | Колесо ведомое | 1 | 1 | |
| 20 | 740-1318040 | Вал ведомого колеса | 1 | 1 | |
| 21 | 204 К3 | Подшипник шариковый | 1 | 1 | |
| 22 | 740-1318028-10 | Вал ведущий гидромуфты | 1 | 1 | |
| 23 | 50207 | Подшипник шариковый | 1 | 1 | |
| 24 | 740-1318202 | Кольцо установочное | 1 | 1 | |
| 25 | 740-1318098 | Уплотнитель гидромуфты | 1 | 1 | |
| 26 | 1-59714-21 | Болт М10Х1.25Х80 | 2 | 2 | |
| 27 | 740-1002358 | Рым задний | 2 | 2 | |
| 28 | 1-05200-01 | Шайба 12 | 3 | 3 | |
| 29 | 1-06170-73 | Шайба 12 пружинная | 3 | 3 | |
| 30 | 1-55414-21 | Болт М12х1,25х80 | 3 | 3 | |
| 31 | 740-1318090 | Корпус-кронштейн гидромуфты | 1 | 1 | |
| 32 | 258623-П29 | Штифт 5х8 | 1 | 1 | |
| 33 | 740-1318138-10 | Втулка корпуса-кронштейна | 1 | 1 | |
| 34 | 15-1772052 | Кольцо уплотнительное | 1 | 1 | |
| 35 | 740-1318060-10 | Прокладка | 1 | 1 | |
| 36 | 740-1318198 | Крышка корпуса-кронштейна | 1 | 1 | |
| 37 | 1-61008-11 | Гайка М8 | 5 | 5 | |
| 38 | 1-05166-73 | Шайба 8 пружинная | 4 | 4 | |
| 38 | 1-05166-73 | Шайба 8 пружинная | 7 | 7 | |
| 39 | 1-35433-21 | Шпилька М8х20 | 5 | 5 | |
| 40 | 740-1318078-10 | Прокладка | 1 | 1 | |
| 41 | 740-1318136 | Прокладка | 1 | 1 | |
| 42 | 740-1318196 | Патрубок сливной | 1 | 1 | |
| 43 | 740-1318140 | Кольцо уплотнительное сливного патрубка | 1 | 1 | |
| 44 | 740-1318204 | Фланец сливного патрубка | 1 | 1 | |
| 45 | 740-1318206 | Прокладка | 1 | 1 | |
| 46 | 1-60434-21 | Болт М8х20 | 2 | 2 | |
| 47 | 1-35465-21 | Шпилька М10х1,25х30 | 7 | 7 | |
| 48 | 740-1318100 | Пружина уплотнителя | 1 | 1 | |
| 49 | 870020-П29 | Болт М8Х28 | 8 | 8 | |
| 50 | 740-1318066 | Кольцо пружинное | 1 | 1 | |
| 51 | 870859-П29 | Шайба 8 стопорная | 8 | 8 | |
| 52 | 1-61008-11 | Гайка М8 | 8 | 8 | |
| 53 | 1-21647-21 | Гайка М10х1,25 | 7 | 7 | |
| 54 | 114 | Подшипник шариковый вала шкива гидромуфты привода вентилятора | 1 | 1 | |
| 55 | 740-1318166-10 | Манжета с пружиной в сборе | 1 | 1 |
