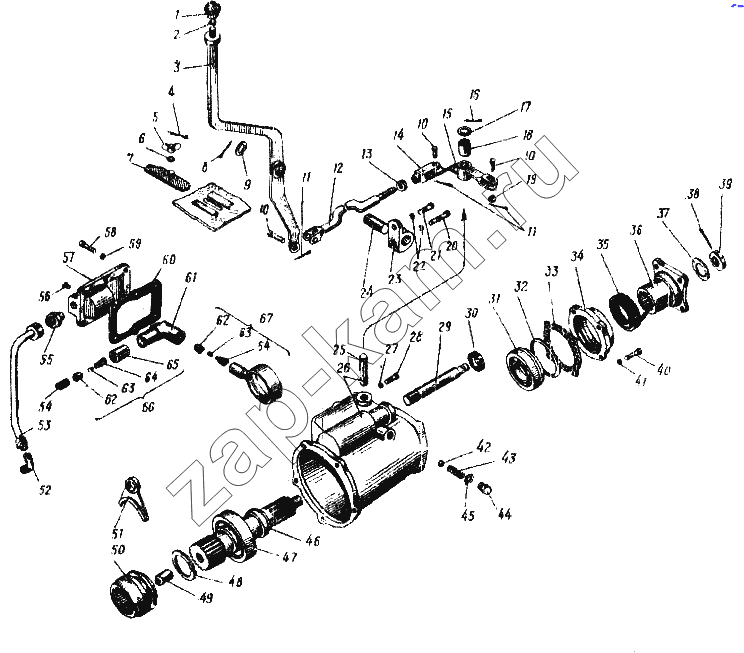

Коробка дополнительного отбора мощности
/ УралАЗ УРАЛ-4320
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
64
65
66
67
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| 201417-П29 | 201417-П29 | Болт М6-6gх14 | 2 | ||
| 375-1804047 | 375-1804047 | Втулка | 1 | ||
| 375-1804047 | 375-1804047 | Втулка | 1 | ||
| 353-3916019 | 353-3916019 | Лента стяжная | 1 | ||
| 4320-4202010 | 4320-4202010 | Отбор мощности дополнительный в сборе | 1 | 1 | |
| 353-3916017 | 353-3916017 | Пряжка хомута | 1 | ||
| 4320-4202190 | 4320-4202190 | Тяга включения в сборе | 1 | ||
| 4320-1804165 | 4320-1804165 | Уплотнитель рычага | 1 | ||
| 258038-П29 | 258038-П29 | Шплинт 3,2х16 | 1 | 1 | |
| 1 | 375-4207206-Б2 | Рукоятка рычага | 1 | ||
| 2 | 252156-П9 | Шайба 10 пружинная | 1 | ||
| 3 | 43204202194 | Рычаг включения отбора мощности в сборе | 1 | ||
| 4 | 258012-П29 | Шплинт 2х12 | 1 | ||
| 5 | 251513-П29 | Гайка-барашек М8-6Н | 1 | ||
| 6 | 252038-П29 | Шайба 8,5 | 1 | ||
| 7 | 4320-4202269 | Стопор в сборе | 1 | ||
| 8 | 258041-П29 | Шплинт 3,2х32 | 1 | ||
| 9 | 336263-П29 | Шайба 23 | 1 | ||
| 10 | 339640-П52 | Палец 10х28 | 3 | ||
| 11 | 258039-П29 | Шплинт 3,2х20 | 3 | ||
| 12 | 4320.4202192 | Стержень тяги в сборе | 1 | ||
| 13 | 250515-П29 | Гайка М12х1,25-6Н | 1 | ||
| 14 | 375-3508045 | Вилка тяги | 1 | ||
| 15 | 4320-4202265 | Поводок включения отбора в сборе | 1 | ||
| 16 | 258052-П29 | Шплинт 4х20 | 1 | ||
| 17 | 252016-П29 | Шайба 14 | 1 | ||
| 18 | 4320-4202267 | Втулка поводка | 1 | ||
| 19 | 252006-П29 | Шайба 10 | 1 | ||
| 20 | 200398-П29 | Болт М12х1,25-6gх65 | 1 | ||
| 21 | 201562-П29 | Болт М12х1,25х28 | 1 | ||
| 22 | 252137-П9 | Шайба пружинная 12 | 2 | ||
| 23 | 4320-4202199 | Кронштейн рычага | 1 | ||
| 24 | 4320-4202258 | Ось рычага управления | 1 | ||
| 25 | 375-4202032 | Ось поводка | 1 | ||
| 26 | 375-4202012 | Картер коробки с осью поводка в сборе | 1 | ||
| 27 | 250510-П29 | Гайка М8-6Н | 1 | ||
| 28 | 201460-П29 | Болт М8-6gх30 | 1 | ||
| 29 | 375-4202122 | Шток вилки | 1 | ||
| 30 | 375-1803040 | Сальник штока в сборе | 1 | 1 | |
| 31 | 50208 | Подшипник шариковый радиальный однорядный | 1 | 1 | |
| 32 | 339053 | Кольцо стопорное | 1 | ||
| 33 | 375-4207075 | Прокладка крышки | 1 | ||
| 34 | 375-4202084 | Крышка подшипника | 1 | ||
| 35 | 353-2202060 | Сальник в сборе | 1 | ||
| 36 | 375-4202264-Б | Фланец | 1 | ||
| 37 | 252020 | Шайба 22 | 1 | ||
| 38 | 258054 | Шплинт 4х32 | 1 | ||
| 39 | 334920 | Гайка М22х1,5 | 1 | ||
| 40 | 201497-П29 | Болт М10-6gх25 | 4 | ||
| 41 | 252156-П9 | Шайба 10 пружинная | 4 | ||
| 42 | Шарик IV 11,113 мм (7/16) Н | Шарик IV 11,113 мм (7/16) Н | 1 | ||
| 43 | 32-0615 | Пружина штоков | 1 | ||
| 44 | 339299-П29 | Пробка М14х1,5 | 1 | ||
| 45 | 375-1802272 | Прокладка уплотнительная | 1 | ||
| 46 | 375-4202030-Б | Вал коробки | 1 | ||
| 47 | 211 | Подшипник шариковый радиальный однорядный | 1 | 1 | |
| 48 | 375-4202018 | Кольцо стопорное | 1 | 1 | |
| 49 | 375-4202074 | Втулка вала | 1 | ||
| 50 | 375-4202020 | Муфта включения коробки | 1 | ||
| 51 | 375-4202126 | Вилка включения дополнительного отбора мощности | 1 | 1 | |
| 52 | 339039 | Угольник М16х1,5 К3/8" | 1 | ||
| 53 | 375-4202215-Б | Трубка маслоприемная в сборе | 1 | ||
| 54 | 375-4202016 | Пружина предохранительного клапана | 1 | ||
| 55 | 339051 | Штуцер К3/8"-М16х1,5 | 1 | ||
| 56 | 262531-П29 | Пробка 1/8" | 1 | ||
| 57 | 375-4202210 | Корпус насоса | 1 | ||
| 58 | 201456-П29 | Болт М8-6gх20 | 6 | ||
| 59 | 252135-П9 | Шайба пружинная 8 | 6 | ||
| 60 | 375-4202211 | Прокладка корпуса | 1 | ||
| 61 | 375-4202204 | Цилиндр насоса | 1 | ||
| 62 | 375-4202206 | Седло | 2 | ||
| 63 | 375-4202208 | Клапан | 2 | ||
| 64 | 375-4203207 | Пружина | 2 | ||
| 65 | 375-4202017 | Корпус предохранительного клапана | 1 | ||
| 66 | 375-4202213 | Клапан предохранительный в сборе | 1 | ||
| 67 | 375-4202212 | Поршень насоса в сборе | 1 |
