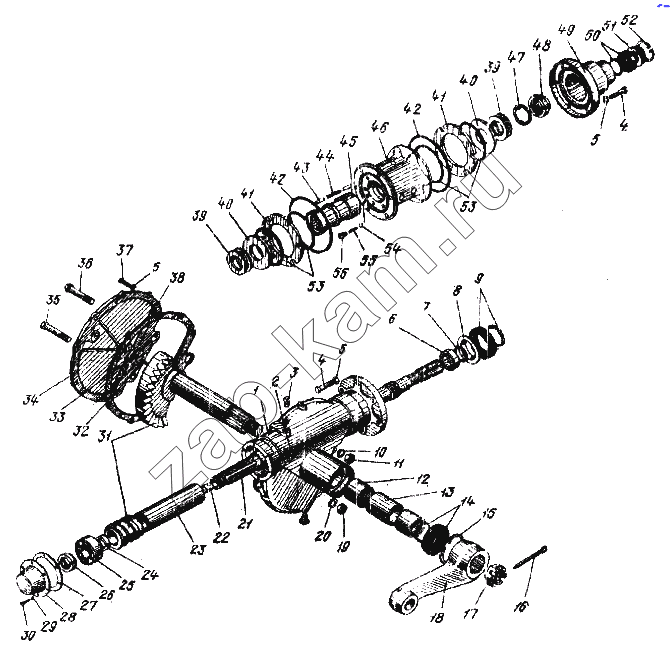

Механизм рулевой
/ УралАЗ УРАЛ-4320
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| 375-3401040-01 | 375-3401040-01 | Вал рулевого управления с заглушкой | 1 | 1 | |
| 375-3401065 | 375-3401065 | Шайба регулировочная толщиной 0,85мм | |||
| 375-3401066 | 375-3401066 | Шайба регулировочная толщиной 0,4мм | |||
| 375-3401079 | 375-3401079 | Шайба регулировочная толщиной 0,15мм | |||
| 375-3401077 | 375-3401077 | Шайба регулировочная толщиной 0,1мм | |||
| 252136-П9 | 252136-П9 | Шайба пружинная 10 | 12 | 12 | |
| 375-3401039 | 375-3401039 | Сухарь-опора | 1 | 1 | |
| 375-3430050-01 | 375-3430050-01 | Крышка золотника в сборе | 1 | 1 | |
| 375-3430020-10 | 375-3430020-10 | Корпус золотника с обратным клапаном в сборе | 1 | 1 | |
| 1 | 375-3401010-03 | Картер с сухарем в сборе | 1 | 1 | |
| 2 | 375-3401039 | Сухарь-опора | 1 | 1 | |
| 3 | Н-1918 | Пробка К3/8" | 2 | 2 | |
| 4 | 375-3430080-10 | Кольцо уплотнительное корпуса золотника | 4 | 4 | |
| 5 | 252136-П9 | Шайба пружинная 10 | 9 | 9 | |
| 6 | 375-3401123-10 | Кольцо | 1 | 1 | |
| 7 | 375-3401127 | Кольцо уплотнительное | 1 | 1 | |
| 8 | 375-3401167 | Шайба упорная | 1 | 1 | |
| 9 | 375-3401150 | Манжета 1-45Х70.1 в сборе | 1 | 1 | |
| 10 | 252139-П9 | Шайба 16 пружинная | 2 | 2 | |
| 11 | 250560-П29 | Гайка М16х1,5-6Н | 2 | 2 | |
| 12 | 943/45 | Подшипник игольчатый | 2 | 2 | |
| 13 | 375-3401085-А | Втулка распорная | 1 | 1 | |
| 14 | 375-3401033-01 | Сальник в сборе | 1 | 1 | |
| 15 | 339298 | Кольцо стопорное | 1 | 1 | |
| 16 | 258073 | Шплинт 5х60 | 1 | 1 | |
| 17 | 335065-П29 | Гайка М33х1,5 | 1 | 1 | |
| 18 | 375-3401090 | Сошка рулевого управления | 1 | 1 | |
| 19 | 250559-П29 | Гайка М14х1,5-6Н | 1 | 1 | |
| 20 | 252138-П9 | Шайба пружинная 14 | 1 | 1 | |
| 21 | 375-3401041-01 | Вал рулевого управления | 1 | 1 | |
| 22 | 375-3401042 | Заглушка | 1 | 1 | |
| 23 | 375-3401131 | Втулка распорная | 1 | 1 | |
| 24 | 375-3401122 | Кольцо упорное | 1 | 1 | |
| 25 | 2306К | Подшипник роликовый радиальный однорядный | 1 | 1 | |
| 26 | 375-3401132-01 | Гайка | 1 | 1 | |
| 27 | 375-3401058-01 | Прокладка нижней крышки | 1 | 1 | |
| 28 | 375-3401061-А | Крышка картера нижняя | 1 | 1 | |
| 29 | 252134-П9 | Шайба пружинная 6 | 6 | 6 | |
| 30 | 201417 П29 | Болт М6-6gХ48.68.016 | 6 | 6 | |
| 31 | 200-3401037 | Червяк и сектор рулевого управления | |||
| 32 | 375-3401074 | Шпилька червячного сектора | 1 | 1 | |
| 33 | 375-3401064 | Шайба регулировочная толщиной 0,5мм | |||
| 34 | 375-3401080-20 | Крышка картера боковая в сборе | 1 | 1 | |
| 35 | 332588-П29 | Болт М14х75 | 1 | 1 | |
| 36 | 332676-П29 | Болт М16х78 | 2 | 2 | |
| 37 | 331472-П29 | Болт М10х25 | 9 | 9 | |
| 38 | 375-3401084-02 | Прокладка | 1 | 1 | |
| 39 | 8207 | Подшипник шариковый упорный однорядный | 2 | 2 | |
| 40 | 375-3430063-10 | Кольцо плунжеров подвижное | 2 | 2 | |
| 41 | 375-3430064-10 | Кольцо опорное | 2 | 2 | |
| 42 | 375-3401071-01 | Гайка крепления золотника | 1 | 1 | |
| 43 | 375-3430060 | Плунжер золотника | 12 | 12 | |
| 44 | 375-3430062 | Пружина плунжера | 6 | 6 | |
| 45 | 375-3430055-01 | Золотник | 1 | 1 | |
| 46 | 375-3430021-10 | Корпус золотника | 1 | 1 | |
| 47 | 375-3401093-01 | Шайба пружинная | 1 | 1 | |
| 48 | 375-3401071-01 | Гайка крепления золотника | 1 | 1 | |
| 49 | 375-3430051-02 | Крышка золотника | 1 | 1 | |
| 50 | 375-3430057-01 | Манжета в сборе 1-30Х47-1 | 1 | 1 | |
| 51 | 375-3430065 | Кольцо уплотнительное в сборе | 1 | 1 | |
| 52 | 375-3430068 | Кольцо стопорное | 1 | 1 | |
| 53 | 375-3430080-А | Кольцо уплотнительное | 2 | 2 | |
| 54 | Н-265 | Шарик IV 4,763 мм Н | 1 | 1 | |
| 55 | 375-3430091-10 | Пружина обратного клапана | 1 | 1 | |
| 56 | 262531-П29 | Пробка 1/8" | 1 | 1 |
