Подвеска передняя
/ УралАЗ УРАЛ-4320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

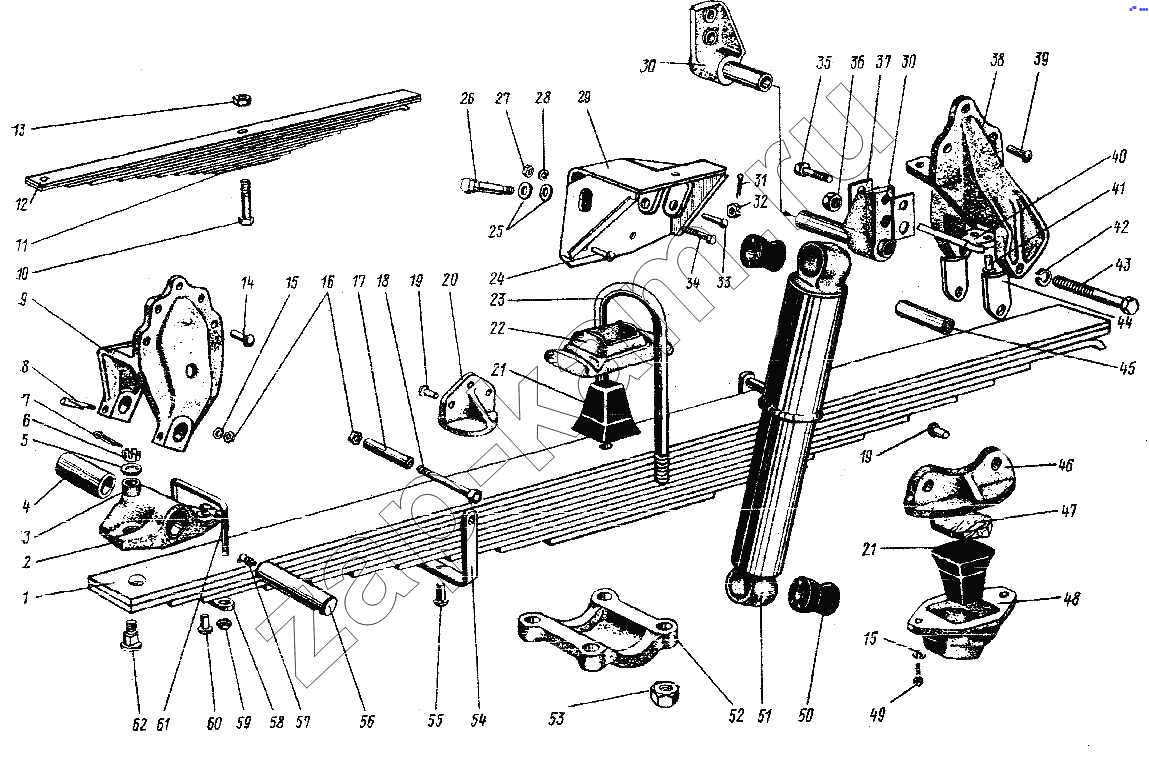

Схема/чертеж: Подвеска передняя / УралАЗ УРАЛ-4320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
19
19
20
21
21
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
Поз. Артикул Название детали 43204420 Цена
252139-П9 252139-П9 Шайба 16 пружинная 44 -
332561 332561 Болт М14Х38 44 -
336047-П29 336047-П29 Шайба 17 88 -
252138-П9 252138-П9 Шайба пружинная 14 44 -
500-2902015 500-2902015 Ушко передней рессоры в сборе 22 -
375-2302010-01 375-2302010-01 Редуктор переднего мостя в сборе 1 -
4320-2902644 4320-2902644 Обойма правая 11 -
503А-2902051 503А-2902051 Лист № 4 с накладкой в сборе 22 -
503А-2902111 503А-2902111 Лист № 9 22 -
503А-2902109 503А-2902109 Лист № 8 22 -
503А-2902108 503А-2902108 Лист № 7 22 -
503А-2902107 503А-2902107 Лист № 6 22 -
503А-2902106-10 503А-2902106-10 Лист № 5 22 -
332666-П29 332666-П29 Болт М16х1,5х50 44 -
250558-П29 250558-П29 Гайка М14-6Н 44 -
250561-П29 250561-П29 Гайка М16х1,5-6Н 44 -
252898 252898 Заклепка 16Х42 22 -
4320-2902442 4320-2902442 Кронштейн передней рессоры задний правый в сборе 11 -
503А-2902112 503А-2902112 Лист № 10 22 -
500А-2902054-10 500А-2902054-10 Лист № 5 с хомутами в сборе 22 -
503А-2902104 503А-2902104 Лист № 4 22 -
375-2902444-Д 375-2902444-Д Кронштейн передней рессоры передний правый 11 -
500-2902102-Б1 500-2902102-Б1 Лист № 2 передней рессоры 22 -
503А-2902103 503А-2902103 Лист № 3 22 -
1 500А-2902012 Рессора передняя в сборе 22 -
2 500-2902016 Ушко передней рессоры 22 -
3 500-2902018 Втулка 22 -
4 200-2902028 Втулка ушка 22 -
5 252018-П29 Шайба 18 22 -
6 374809-П29 Гайка М18х1,5 22 -
7 258054-П29 Шплинт 4х32 22 -
8 375 2902479 Клип стопорный 44 -
9 375-2902445-Д Кронштейн передней рессоры передний левый 11 -
10 371798-П29 Болт М12Х1,25-6gX130.68.016 22 -
11 500-2902101-В Лист № 1 передней рессоры 22 -
12 503А-2902113 Лист № 11 22 -
13 250515-П29 Гайка М12х1,25-6Н 22 -
14 252903 Заклепка 16х55.01 88 -
15 252136-П9 Шайба пружинная 10 44 -
15 252136-П9 Шайба пружинная 10 44 -
16 250512-П29 Гайка М10 44 -
16 250512-П29 Гайка М10 44 -
17 200-2902068 Трубка распорная 44 -
18 200332-П29 Болт М10-6gх115 44 -
19 256843 Заклепка 10Х36 44 -
19 256843 Заклепка 10Х36 66 -
20 375-2902610-Б Кронштейн буфера передней рессоры 22 -
21 375-2902414 Буфер передней рессоры дополнительный 22 -
21 375-2902414 Буфер передней рессоры дополнительный 22 -
22 4320-2902413 Накладка передней рессоры 22 -
23 4320-2902408 Стремянка передней рессоры 44 -
24 256903 Заклепка 34Х38.01 44 -
25 336404-П29 Шайба 24 88 -
26 339456-П29 Палец верхний 22 -
27 250558-П29 Гайка М14-6Н 22 -
28 252138-П9 Шайба пружинная 14 22 -
29 375-2905541-01 Кронштейн левый в сборе 11 -
30 4320-2902432 Стяжка в сборе 11 -
31 258054-П29 Шплинт 4х32 44 -
32 334931-П29 Гайка М20х1,5 44 -
33 256908 Заклепка 14х50.01 55 -
34 201587-П29 Болт М14-6gх35 22 -
35 201540-П29 Болт М12-6gх30 22 -
36 250560-П29 Гайка М16х1,5-6Н 22 -
37 4320-2902437 Пластина -
38 4320.2902443 Кронштейн задний левый в сборе 11 -
39 252901 Заклепка 16Х50 66 -
40 375-2902449-20 Вкладыш заднего кронштейна 22 -
41 257045 Заклепка 10х40 88 -
42 252139-П9 Шайба 16 пружинная 22 -
43 332691-П29 Болт М16х176 22 -
44 375-2902453 Вкладыш заднего кронштейна передней рессоры боковой 44 -
45 4320-2902448 Втулка распорная 22 -
46 375-2902640-10 Кронштейн дополнительного буфера 22 -
47 375-2902690 Подкладка дополнительного буфера 22 -
48 4320-2902645 Обойма левая 11 -
49 201495-П29 Болт М10-6gх20 44 -
50 500-2905410 Втулка головки амортизатора 44 -
51 500А-2905306-02 Амортизатор передней подвески в сборе 22 -
52 375-2301025 Хомут крепления передней рессоры 22 -
53 334932-П29 Гайка М22х2,5 88 -
54 500А-2902062 Хомут пятого листа 44 -
55 294432 Заклепка 44 -
56 375-2902478-В Палец переднего ушка передней рессоры 22 -
57 264040-П29 Масленка 2.3.90.01 в сборе 22 -
58 500-2912025 Накладка ушка 22 -
59 374727-П29 Гайка М16х1,5 44 -
60 256840-П8 Заклепка 10,8х28 44 -
61 500-2912024 Стремянка ушка 22 -
62 500-2902020 Палец крепления ушка 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
