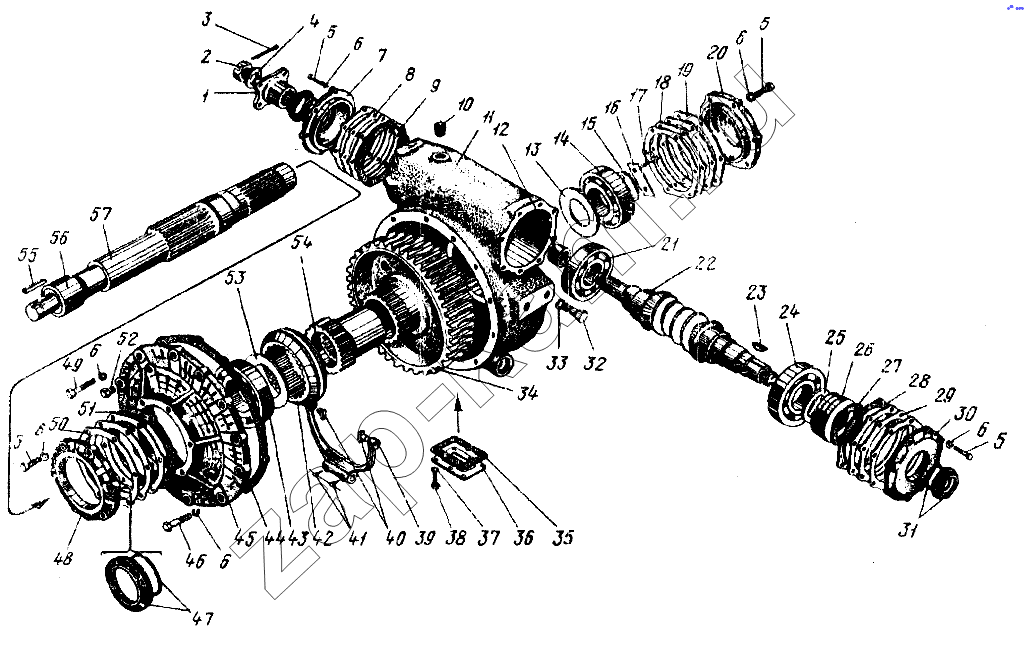

Редуктор лебедки
/ УралАЗ УРАЛ-4320
1
2
3
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| 375-4501005-В | 375-4501005-В | Лебедка с редуктором в сборе | 1 | ||
| 375-4501048-В | 375-4501048-В | Прокладка регулировочная, толщиной 0,1мм | |||
| 375-4501053-Б | 375-4501053-Б | Прокладка регулировочная, толщиной 0,1мм | |||
| 375-4501086-Б | 375-4501086-Б | Прокладка регулировочная, толщиной 0,1мм | |||
| 375-4.501083-В | 375-4.501083-В | Прокладка (0,1 мм) | |||
| 298430 | 298430 | Сапун | 1 | ||
| 375-4501058 | 375-4501058 | Червяк с колесом в сборе | |||
| 258224 | 258224 | Шплинт 0,8х150 | 1 | ||
| 1 | 375-4501079-Б | Фланец | 1 | ||
| 2 | 334931-П29 | Гайка М20х1,5 | 1 | ||
| 3 | 258054 | Шплинт 4х32 | 1 | ||
| 4 | 252019 | Шайба 21.01 | 1 | ||
| 5 | 201498-П29 | Болт М10-6gх28 | 14 | ||
| 5 | 201498-П29 | Болт М10-6gх28 | 12 | ||
| 6 | 252136-П9 | Шайба пружинная 10 | 14 | ||
| 6 | 252136-П9 | Шайба пружинная 10 | 12 | ||
| 6 | 252136-П9 | Шайба пружинная 10 | 12 | ||
| 7 | 375-4501084-Б | Крышка подшипника передняя | 1 | ||
| 8 | 375-4501082-В | Прокладка регулировочная, толщиной 0,25мм | |||
| 9 | 375-4501081-В | Прокладка уплотнительная | 2 | ||
| 10 | 339129 | Пробка наливная К3/4" | 1 | ||
| 11 | 375-4501020-Б | Картер редуктора лебедки | 1 | ||
| 12 | 375-4501066 | Втулка распорная | 1 | ||
| 13 | 375-4501124 | Шайба упорная | 1 | ||
| 14 | 7312К | Подшипник роликовый конический | 1 | ||
| 15 | 375-1802056 | Шайба подшипника | 1 | ||
| 16 | 339137 | Пластина стопорная | 1 | ||
| 17 | 201496-П29 | Болт М10-6gх22 | 2 | ||
| 18 | 375-4501047-Б | Прокладка регулировочная, толщиной 0,25мм | |||
| 19 | 375-4501059 | Прокладка уплотнительная | 2 | ||
| 20 | 375-4501041-Б | Крышка подшипника правая | 1 | ||
| 21 | 46310 | Подшипник шариковый радиальный однорядный | 1 | ||
| 22 | 375-4501060-Г | Червяк редуктора лебедки | 1 | 1 | |
| 23 | Н-1811 | Шпонка 7х14 сегментная | 1 | ||
| 24 | 312 | Подшипник шариковый радиальный однорядный | 1 | ||
| 25 | 375-4501101 | Шайба опорная | 1 | ||
| 26 | 8311 | Подшипник шариковый упорный однорядный | 1 | ||
| 27 | 375-4501099-Б | Прокладка упорного подшипника | 1 | ||
| 28 | 375-4501051 | Прокладка уплотнительная | 2 | ||
| 29 | 375-4501052-В | Прокладка (толщина 0,25 мм) | |||
| 30 | 375-4501046-Б | Крышка упорного подшипника | 1 | ||
| 31 | 375-3401033-01 | Сальник в сборе | 2 | ||
| 32 | 332760-П29 | Болт М22х45 | 4 | ||
| 33 | 252142-П9 | Шайба 22 пружинная | 4 | ||
| 34 | 375-1501035-01 | Колесо червячное в сборе | 1 | ||
| 35 | 37.5-4501137 | Прокладка уплотнительная | 1 | ||
| 36 | 375-4501136 | Крышка картера нижняя | 1 | 1 | |
| 37 | 252135-П9 | Шайба пружинная 8 | 6 | ||
| 38 | 201452-П29 | Болт М8х12 | 6 | ||
| 39 | 375-4503034 | Вилка муфты | 1 | ||
| 40 | 376-4503011 | Сухарь | 2 | ||
| 41 | 331465 | Болт М10х1,5х20 | 9 | ||
| 42 | 375-4503020-01 | Муфта скользящая | 1 | ||
| 43 | 7216 | Подшипник роликовый конический | 1 | ||
| 44 | 375-4501043 | Прокладка уплотнительная | 1 | ||
| 45 | 375-4501045-Б | Крышка картера боковая | 1 | ||
| 46 | 201501-П29 | Болт М10-6gх35 | 2 | ||
| 47 | 375-4501029-01 | Манжета в сборе | 1 | ||
| 48 | 375-4501056 | Крышка подшипника левая | 1 | ||
| 49 | 201497-П29 | Болт М10-6gх25 | 10 | ||
| 50 | 375-4501078 | Прокладка регулировочная, толщиной 0,25мм | |||
| 51 | 375-4501077 | Прокладка уплотнительная | 2 | ||
| 52 | 262542-П29 | Пробка контрольная К1/4" | 1 | ||
| 53 | 375-4501123 | Шайба опорная | 1 | ||
| 54 | 375-4501021-Б | Муфта неподвижная | 1 | ||
| 55 | 338106 | Шпонка 10х8 призматическая | 1 | ||
| 56 | 375-4501139 | Втулка распорная | 1 | ||
| 57 | 375-4501034 | Вал барабана лебедки | 1 |
