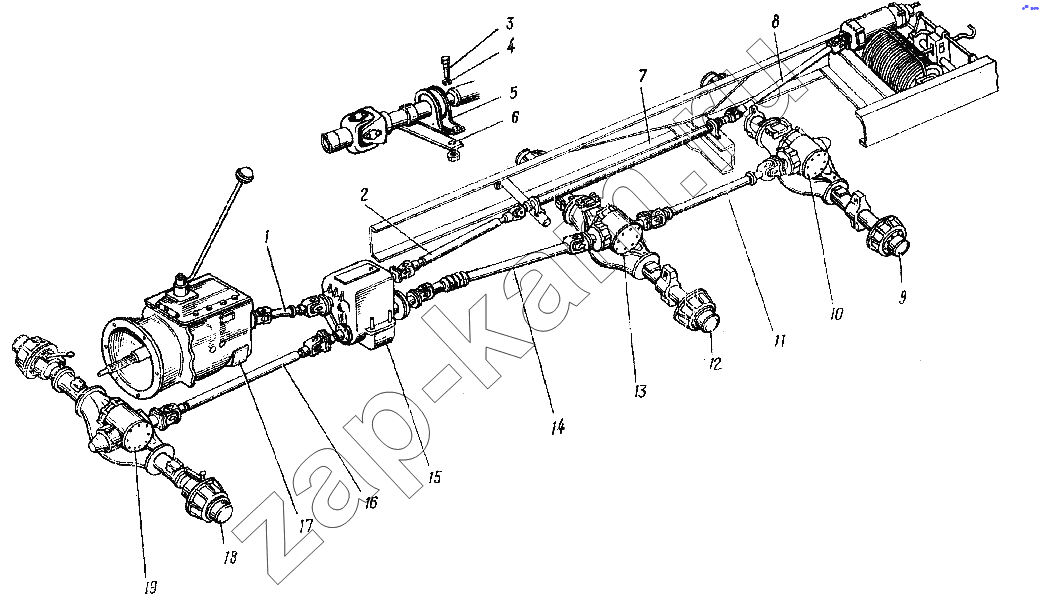

Схема расположения карданных валов автомобиля Урал-4320
/ УралАЗ УРАЛ-4320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Поз. | Артикул | Название детали | 4320 | 4420 | |
|---|---|---|---|---|---|
| 870017-П29 | 870017-П29 | Болт М12х1,25х180 | 4 | 4 | |
| 1-05170-73 | 1-05170-73 | Шайба 12 пружинная | 12 | 12 | |
| 1-05200-01 | 1-05200-01 | Шайба 12 | 6 | 6 | |
| 375-2502010-10 | 375-2502010-10 | Редуктор среднего моста в сборе | 1 | ||
| 375-2402010-10 | 375-2402010-10 | Редуктор заднего моста в сборе | 1 | ||
| 375-2500010-10 | 375-2500010-10 | Мост средний в сборе | 1 | ||
| 375-2300010-11 | 375-2300010-11 | Мост передний в сборе | 1 | ||
| 375-2400010-10 | 375-2400010-10 | Мост задний в сборе | 1 | ||
| 4420-1800020 | 4420-1800020 | Коробка раздаточная в сборе | 1 | ||
| 4320-1800022 | 4320-1800022 | Коробка раздаточная в сборе | 1 | ||
| 141-1700025 | 141-1700025 | Коробка передач в сборе | |||
| 1-55415-31 | 1-55415-31 | Болт М12х1,25х90 | 1 | 1 | |
| 1-55408.31 | 1-55408.31 | Болт М12Х 1,25Х50 | 5 | 5 | |
| 1-55418-31 | 1-55418-31 | Болт М12х1,25х120 | 2 | 2 | |
| 1 | 375-2202010-01 | Вал карданный промежуточный с крестовинами и фланцами в сборе | 1 | 1 | |
| 2 | 375 4502010-Б | Вал карданный передний в сборе | 1 | ||
| 3 | 201562-П29 | Болт М12х1,25х28 | 4 | ||
| 4 | 252137-П9 | Шайба пружинная 12 | 4 | ||
| 5 | 51А-2202080 | Опора вала в сборе | 2 | ||
| 6 | 375-4502042 | Пластина опорная | 2 | ||
| 7 | 375-4502014-01 | Вал промежуточный в сборе | 1 | ||
| 8 | 375-4502011-Б | Вал карданный привода лебедки задний в сборе | 1 | ||
| 9 | 4320-2400010-10 | Мост задний в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2201010-01) | 1 | ||
| 10 | 4320-2402010-10 | Редуктор заднего моста в сборе | 1 | 1 | |
| 11 | 375-2201010-В2 | Вал карданный заднего моста в сборе | 1 | 1 | |
| 12 | 4320-2500010-10 | Средний мост в сборе (На автомобили выпуска до 1985 г. уст. с кард. валом 4320-2205010) | 1 | ||
| 13 | 4320-2502010-10 | Редуктор среднего моста в сборе | 1 | ||
| 14 | 375-2205010-03 | Вал карданный среднего моста в сборе | 1 | 1 | |
| 15 | 4320-1800020 | Коробка раздаточная в сборе | 1 | ||
| 16 | 375-2203010-В2 | Вал карданный переднегомоста с шарнирами в сборе | 1 | 1 | |
| 17 | 141-1700100 | Коробка передач с картером сцепления в сборе | 1 | 1 | |
| 18 | 4.320-2300010-01 | Мост передний в сборе | 1 | 1 | |
| 19 | 4320-2302010-01 | Редуктор переднего мостя в сборе | 1 |
