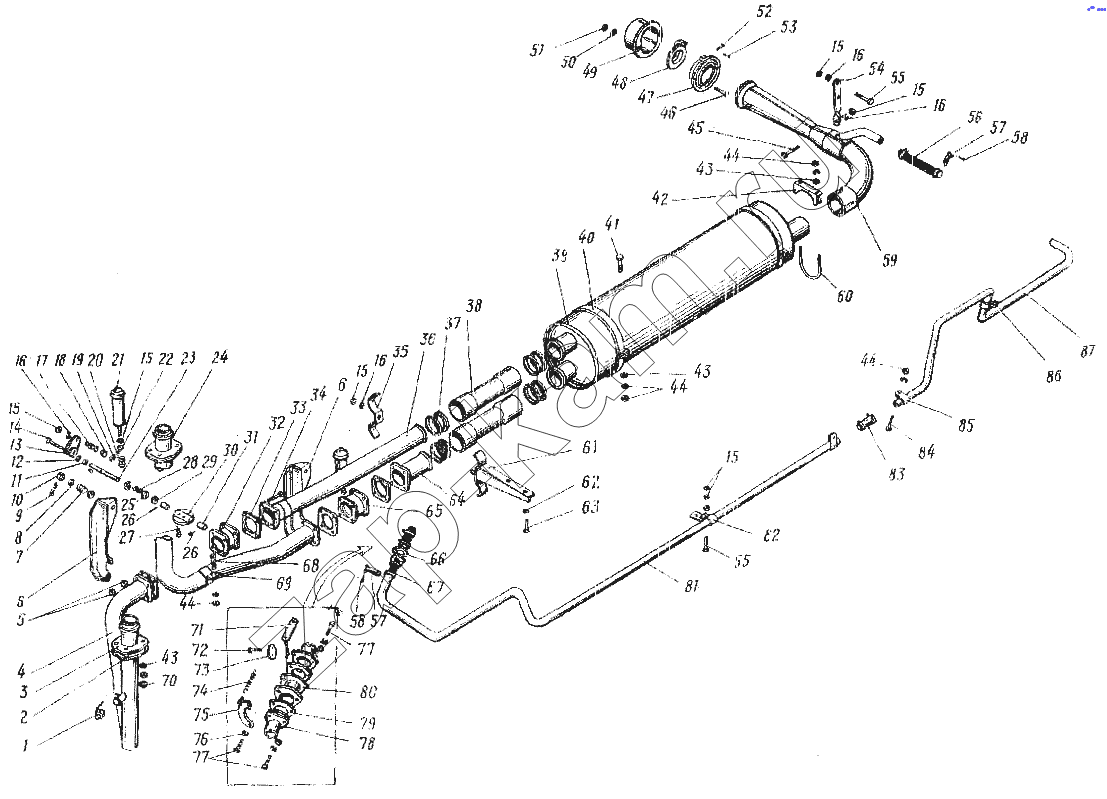

Система выпуска газов и трубы эжекции
/ УралАЗ УРАЛ-4320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
55
55
55
56
57
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
79
80
81
82
83
84
85
86
87
Поз. Артикул Название детали 43204420
4320-3570085 4320-3570085 Крышка 22
338087 338087 Шпонка 13Х5 сегментная 99
4320-3570170 4320-3570170 Шланг гибкий 11
252005-П29 252005-П29 Шайба 8 22
252003-П29 252003-П29 Шайба 5 44
252136-П9 252136-П9 Шайба пружинная 10 11
252136-П9 252136-П9 Шайба пружинная 10 22
252136 П9 252136 П9 Шайба 10.ОТ.65Г.05 22
339000-П29 339000-П29 Пряжка хомута 88
4320-1203167 4320-1203167 Прокладка уплотнительная 22
1 375-1203230-01 Заглушка в сборе 11
2 4320-1203020 Прокладка фланца приемной трубы в сборе 22
3 4320-1203017 Фланец приемной трубы 22
4 4320-1203008 Труба приемная передняя левая в сборе 11
5 250536-П29 Гайка М10-6Н 1616
6 4320-3570165 Кронштейн пневмоцилиндра в сборе 22
7 4320-3570139 Втулка 22
8 252005-П29 Шайба 8 44
9 258026-П29 Шплинт 2,5Х25 22
10 334734-П29 Гайка М8х1 22
11 250510-П29 Гайка М8-6Н 22
12 252135-П9 Шайба пружинная 8 22
13 4320-3570081 Рычаг вала-заслонки 22
14 200263-П29 Болт М8-6gх35 22
15 250510-П29 Гайка М8-6Н 11
15 250510-П29 Гайка М8-6Н 33
15 250510-П29 Гайка М8-6Н 44
15 250510-П29 Гайка М8-6Н 44
16 252135-П9 Шайба пружинная 8 11
16 252135-П9 Шайба пружинная 8 33
16 252135-П9 Шайба пружинная 8 22
17 4320-3570263 Палец шаровой 22
18 4320-3570275 Уплотнитель 22
19 4320-3570289 Кольцо пружинное 22
20 4320-3570287 Наконечник 22
21 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 22
22 4320-3570288 Кольцо стопорное 22
23 4320-3570077 Вал заслонки 22
24 4320-1203010 Труба приемная передняя правая в сборе 11
25 4320-3570089 Шайба 22
26 258614-П29 Штифт 4Х18 44
27 253874 Заклепка 4х26 22
28 4320-3570079 Пружина поджимная 22
29 339646-П2 Кольцо Б22 стопорное 22
30 4320-3570097 Заслонка 22
31 4320-3570092 Втулка 44
32 4320-3570016 Корпус
33 4320-1203165 Прокладка уплотнительная 44
34 200329-П29 Болт М10-6gх100 88
35 4320-1203327 Хомут 11
36 4320-1203011 Труба глушителя приемная задняя левая в сборе 11
37 4320-1203383 Кольцо уплотнительное 88
38 4320-1203376 Компенсатор в сборе 22
39 4320-1201010 Глушитель выхлопа в сборе 11
40 4320-1203043 Хомут глушителя 22
41 200315-П29 Болт М10-6gх40 22
42 4320-1203060 Хомут выпускной трубы 11
43 252006-П29 Шайба 10 88
43 252006-П29 Шайба 10 22
43 252006-П29 Шайба 10 22
44 250512-П29 Гайка М10 22
44 250512-П29 Гайка М10 44
44 250512-П29 Гайка М10 11
44 250512-П29 Гайка М10 22
45 201457-П29 Болт М8-6gх22 11
46 4320-1203248 Тяга в сборе 22
47 4320-1203219 Кожух 11
48 4320-1203215 Заслонка клапана в сборе 11
49 4320-1203205 Клапан бродовый в сборе 11
50 252037-П29 Шайба 6 22
51 250508-П29 Гайка М6-6Н 22
52 260039-П52 Палец 8х38 11
53 258038-П29 Шплинт 3,2х16 11
54 4320-1203054 Кронштейн выхлопной трубы 11
55 201458-П29 Болт М8-6gх25 22
55 201458-П29 Болт М8-6gх25 22
56 375Б-1109276 Шланг соединительный 11
57 339390-П29 Хомут 88
58 297575-П29 Шплинт 6х22 88
59 4320-1203182 Труба выпускная с эжектором в сборе 11
60 4320-1203065 Стремянка 11
61 4320-1203322 Кронштейн приемных труб в сборе 11
62 252137-П9 Шайба пружинная 12 22
63 201561-П29 Болт М12х1,25-6gх25.68.016 22
64 4320-1203006 Труба глушителя приемная задняя правая в сборе 11
65 4320-3570010 Тормоз вспомогательный 22
66 4320-1109250 Заслонка отключения эжекции в сборе 11
67 375-1109220 Шланг соединительный 22
68 201499-П29 Болт М10-6gх30 11
69 4320-1203031 Хомут 22
70 250523-П29 Гайка М10х1,25-6Н6.016 1616
71 4320-1109415 Ось заслонки в сборе 11
72 220050-П29 Винт 22
73 4320-1109423 Заслонка отключения эжекции 11
74 4320-1109424 Пружина 11
75 4320-1109420 Кронштейн пружины в сборе 11
76 252133-П9 Шайба пружинная 5 66
77 220082-П29 Винт М5-6gх20 66
78 4320-1109416 Патрубок 22
79 4320-1109412 Прокладка 22
80 4320-1109414 Корпус заслонки 11
81 4320-1109221 Труба эжекции передняя 11
82 4320-1109225 Хомут 11
83 4320-1109220 Рукав 11
84 201497-П29 Болт М10-6gх25 22
85 375-1109225 Хомут крепления трубы эжекции 33
86 4320-1109227 Кронштейн 11
87 4320-1109224 Труба эжекции задняя 11
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
