Установка передних крыльев
/ УралАЗ УРАЛ-44202-3511-80

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

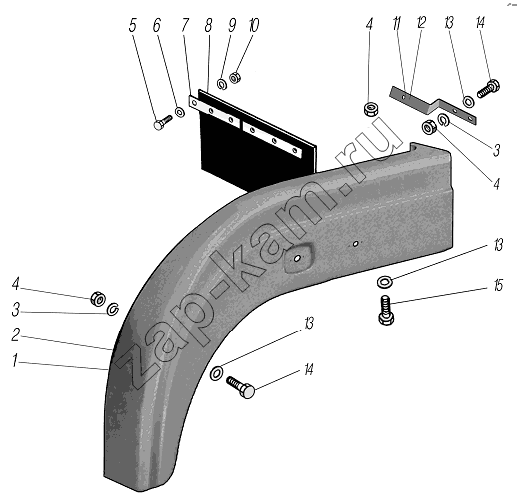

Схема/чертеж: Установка передних крыльев / УралАЗ УРАЛ-44202-3511-80
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
Поз. Артикул Название детали Кол-во Цена
1 63674-8403014-10 Крыло переднее правое 1; -
2 63674-8403015-10 Крыло переднее левое 1; -
3 252135-П2 Шайба 8 пружинная 28; -
4 250510-П29 Гайка М8-6Н 22; -
5 201418-П29 Болт М6-6gх16 12; -
6 252004-П29 Шайба 6 12; -
7 6363-8403037 Пластина прижимная 4; -
8 6370-8403055 Брызговик 2; -
9 252154-П2 Шайба 6 пружинная 12; -
10 250508-П29 Гайка М6-6Н 12; -
11 6370-8403018 Кронштейн крыла правый 1; -
12 6370-8403019 Кронштейн крыла левый 1; -
13 252005-П29 Шайба 8 28; -
14 201419-П29 Болт М6 4; -
15 201456-П29 Болт М8-6gх20 20; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
