Клиновой механизм
/ УралАЗ УРАЛ-44202-3511-80М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

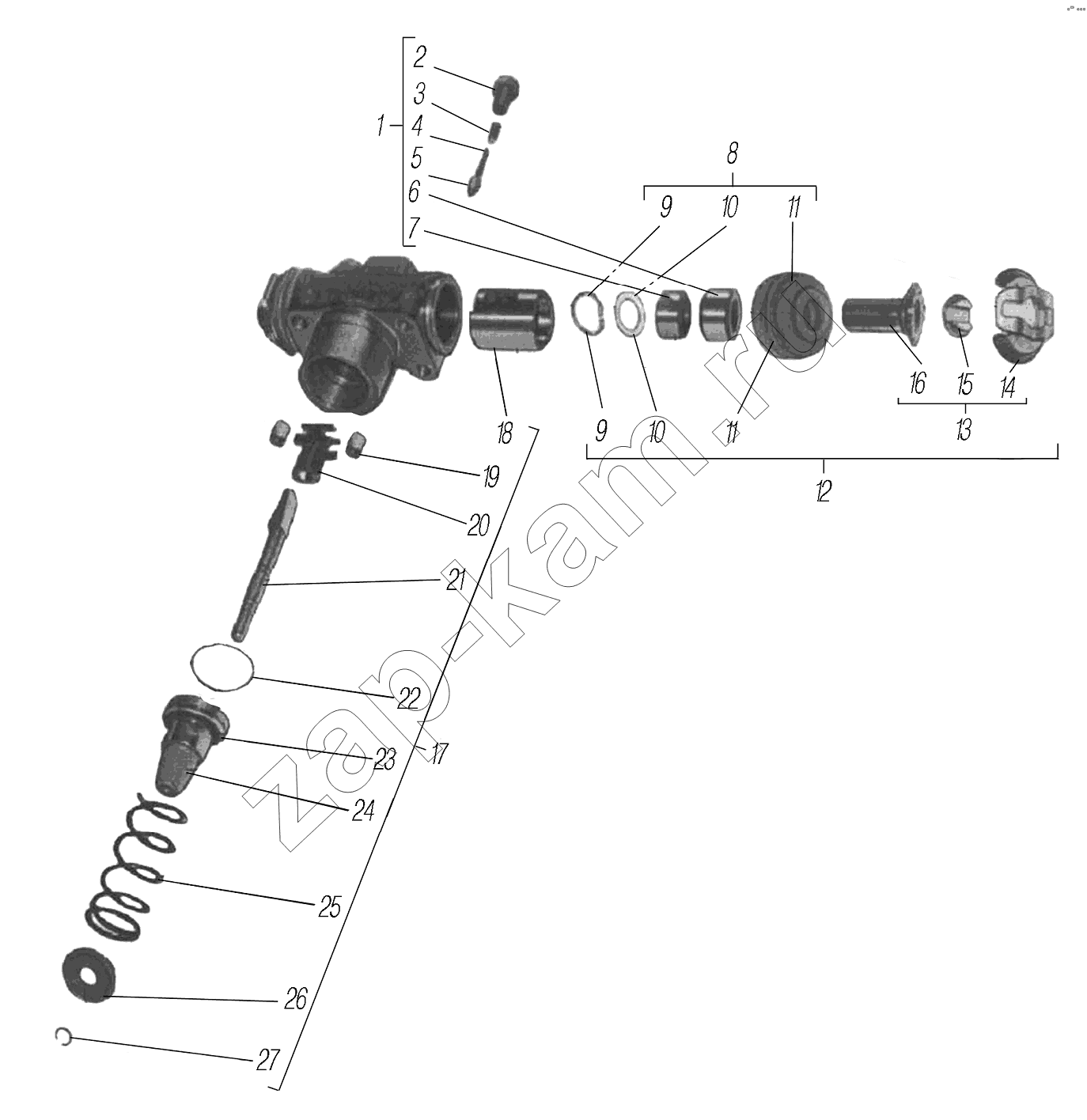

Схема/чертеж: Клиновой механизм / УралАЗ УРАЛ-44202-3511-80М
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 12999411 Комплект запчастей - регулировочный механизм 1; -
2 Винт Ступенчатый винт 2; -
3 Пружина Пружина 2; -
4 Пружина Пружина 2; -
5 Штифт Штифт 2; -
6 Гайка Гайка М30х1,5 2; -
7 Кольцо Кольцо 2; -
8 12999404 Комплект запчастей 1; -
9 Пружина Пружина 2; -
10 Шайба Шайба 2; -
11 Манжета Защитная манжета 2; -
12 12999418 Комплект запчастей - спиральная пружина 1; -
13 Болт Болт 2; -
14 Пружина Пружина 2; -
15 Шайба Шайба 2; -
16 Болт Болт 2; -
17 12999410 Комплект запчастей - распорный клин 1; -
18 Поршень Поршень 2; -
19 Ролик Ролик 2; по запросу
20 Обойма Роликовая обойма 1; -
21 Клин Распорный клин 1; -
22 О-кольцо О-кольцо 1; -
23 Тарелка Тарелка пружины 1; -
24 Стакан Стакан 1; -
25 Пружина Пружина 1; -
26 Тарелка Тарелка пружины 1; -
27 Кольцо Кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
