Установка системы отопления
/ УралАЗ УРАЛ-44202-3511-80М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

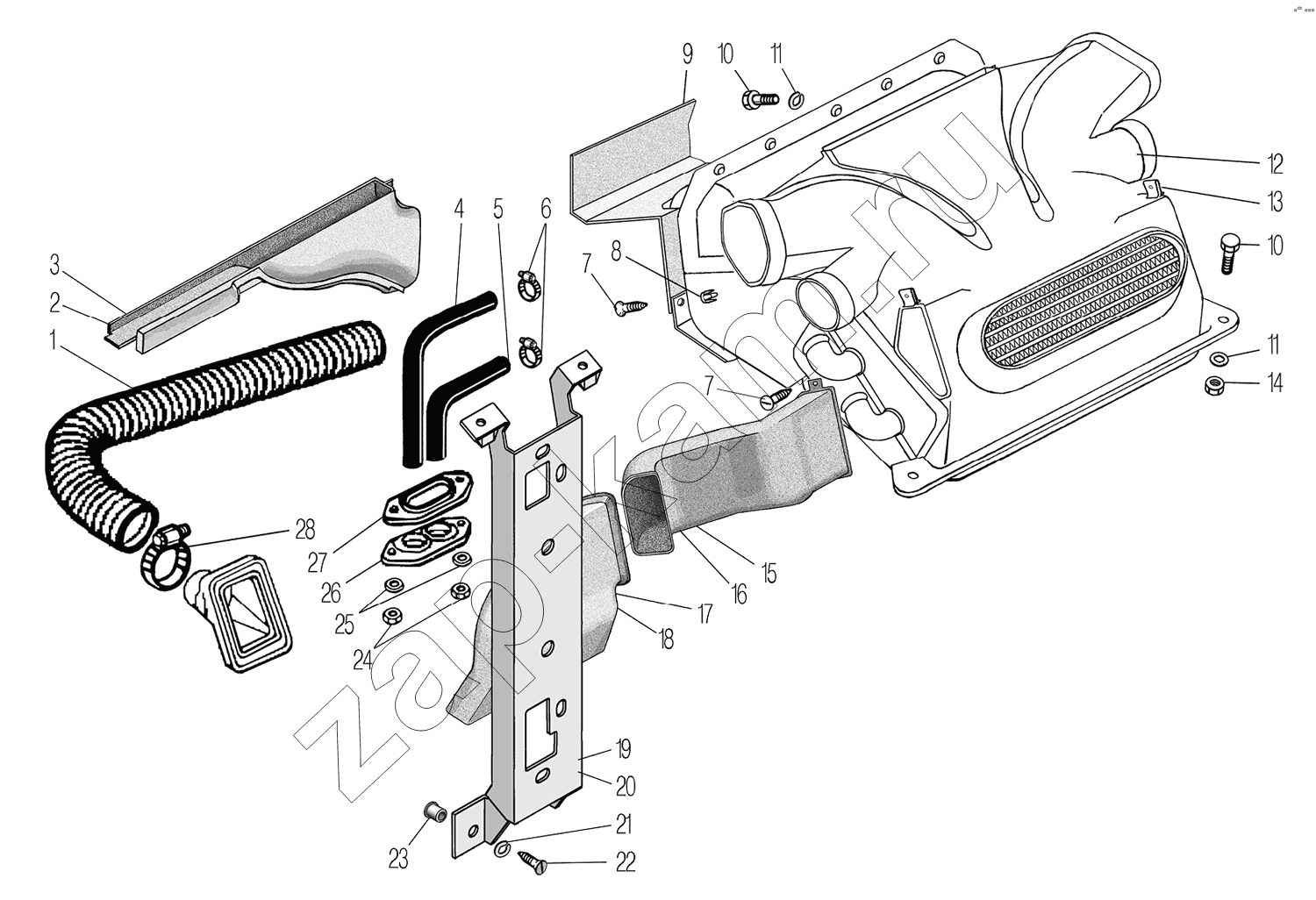

Схема/чертеж: Установка системы отопления / УралАЗ УРАЛ-44202-3511-80М
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 6363-8102075 Рукав подачи воздуха 2; -
2 6363-8102071 Сопло обдува ветрового стекла правое 1; -
3 6363-8102072 Сопло обдува ветрового стекла правое 1; -
4 532301-8120043 Шланг 1; -
5 532301-8120044 Шланг 1; -
6 00.10.00-02 Хомут червячный (20-32) 2; -
7 240619-П29 Винт М4х16 4; -
8 2101-2808020 Втулка крепления 4; -
9 532301-8101097 Козырек отопителя 1; -
10 201458-П29 Болт М8-6gх25 4; -
11 1/25983/71 Шайба 8 4; -
12 6363-8101010 Электродвигатель отопителя кабины 1; -
13 292663 Скоба 8; -
14 250510-П29 Гайка М8-6Н 2; -
15 6363-8102238 Воздуховод правый 1; -
16 6363-8102239 Воздуховод левый 1; -
17 6363-8102258 Сопло обдува ног правое 1; -
18 6363-8102259 Сопло обдува ног левое 1; -
19 6363-5325072 Усилитель центральный правый 1; -
20 6363-5325073 Усилитель центральный левый 1; -
21 252154-П2 Шайба 6 пружинная 8; -
22 220104-П29 Винт М6-6gх14 8; -
23 FТС-0630 Гайка заклепочная 4; -
24 250508-П29 Гайка М6-6Н 2; -
25 1/26053/71 Шайба зубчатая 6х12 2; -
26 330-8120041 Обойма уплотнителя 1; -
27 330-8120042 Уплотнитель шлангов 1; -
28 00.78-03 Хомут червячный 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
