Установка соединительных головок
/ УралАЗ УРАЛ-44202-3511-80М

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

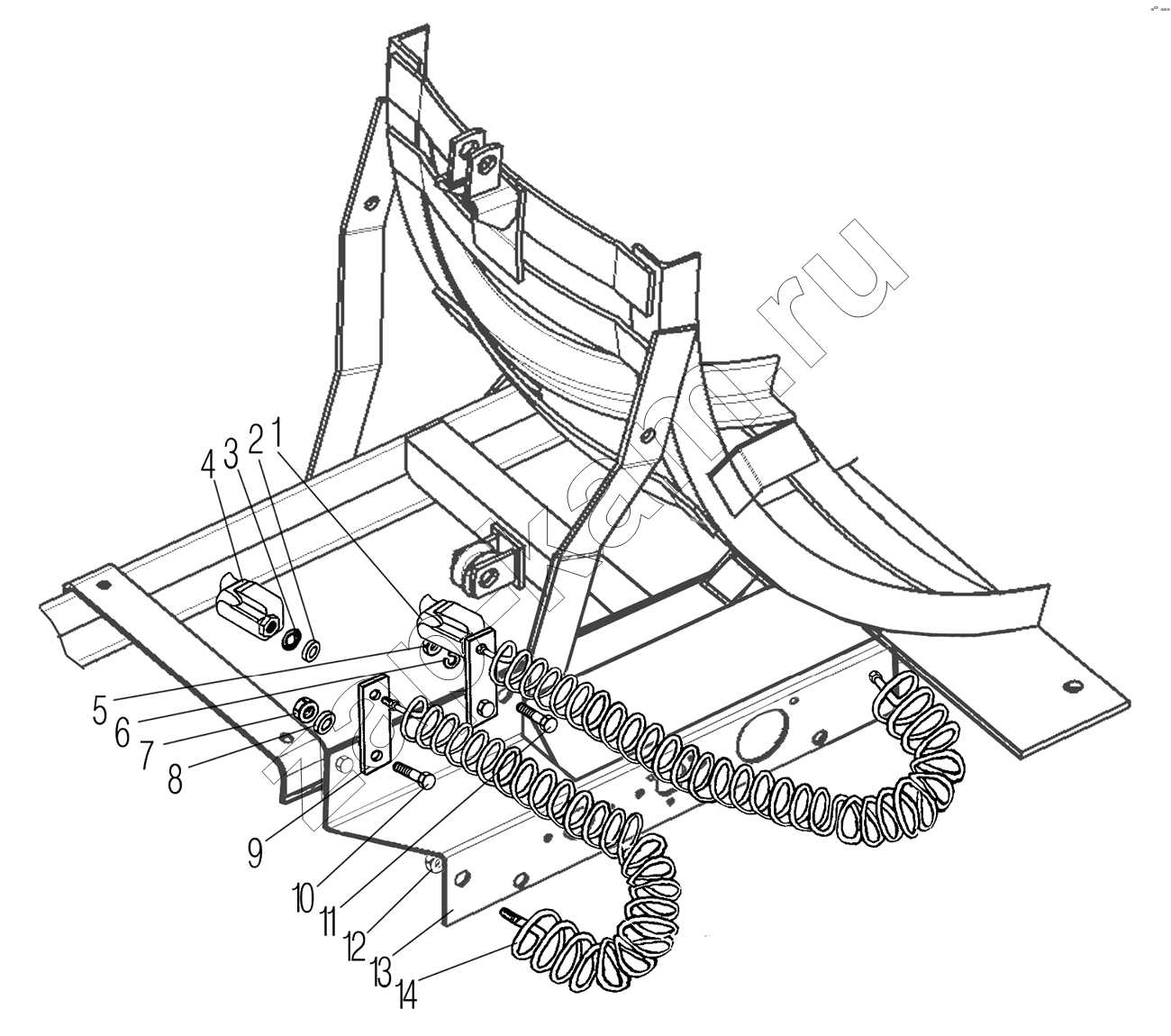

Схема/чертеж: Установка соединительных головок / УралАЗ УРАЛ-44202-3511-80М
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 100-3521110-10 Головка соединительная автоматическая 1; -
2 375-3521066 Шайба 2; -
3 377-6105160 Кольцо уплотнительное 2; -
4 100-3521111-10 Головка соединительная автоматическая 1; -
5 250514-П29 Гайка М12-6Н 2; -
6 252137-П2 Шайба 12 пружинная 2; -
7 250558-П29 Гайка М14-6Н 2; -
8 252016-П29 Шайба 14 2; -
9 542301-3521011 Пластина 2; -
10 201583-П29 Болт М14-6gх25 2; -
11 201541-П29 Болт М12-6gх32 2; -
12 250636-П29 Гайка М16х1,5-6Н 2; -
13 44202П-3723104 Кронштейн в сборе 1; -
14 542302-3506272 Трубопровод спиральный 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
