Гидравлическая система рулевого управления
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

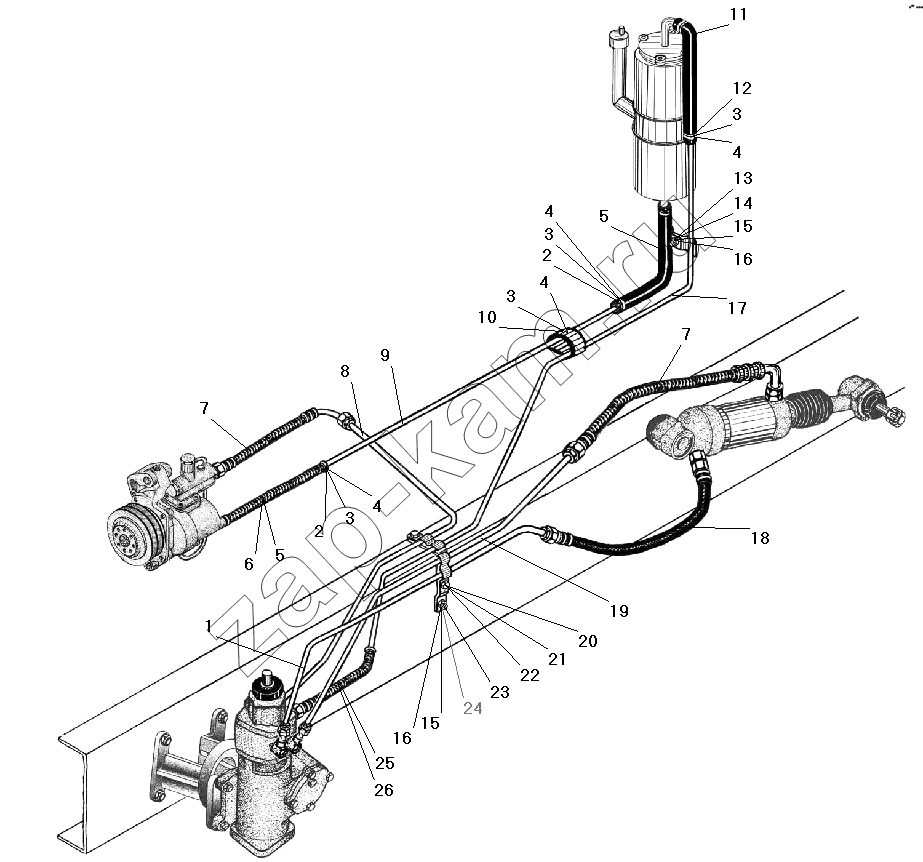

Схема/чертеж: Гидравлическая система рулевого управления / УралАЗ УРАЛ-532301
1
2
2
3
3
3
3
4
4
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 5323РХ-3408250 Трубка от распределителя первая 1; -
2 4598711553 Лента хомута 35 3; -
3 4598711591 Пряжка 6; -
4 4598711151 Шплинт 6; -
5 5323-3408727 Рукав 25х35-1,6 2; -
6 5323РХ-3408728 Броня шланга гидроусилителя 1; -
7 4322-3408678 Шланг гидроусилителя 2; -
8 5323РХ-3408254 Трубка от насоса 1; -
9 5323РХ-3408152 Трубка всасывающая 1; -
10 4598711556 Лента хомута 50 1; -
11 4320-1013111 Рукав 16х25-1,6 L=800 1; -
12 4598711551 Лента хомута 25 2; -
13 339749 Скоба 1; -
14 201502-П29 Болт М10х38 1; -
15 250512-П29 Гайка М10 2; -
16 252156-П2 Шайба 10 пружинная 2; -
17 5323РХ-3408651 Трубка сливная 1; -
18 375-3407669-02 Шланг нагнетательный 1; -
19 5323РХ-3408252 Трубка от распределителя вторая 1; -
20 339940-П29 Скоба 2; -
21 201454-П29 Болт М8-6gх16 2; -
22 252155-П2 Шайба 8 пружинная 2; -
23 5323РХ-3408738 Кронштейн 1; -
24 201499-П29 Болт М10-6gх30 1; -
25 4320Я-1013105 Рукав 16х25-1,6 L=710 1; -
26 4320-3408673 Броня шланга 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
