Масляный радиатор
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

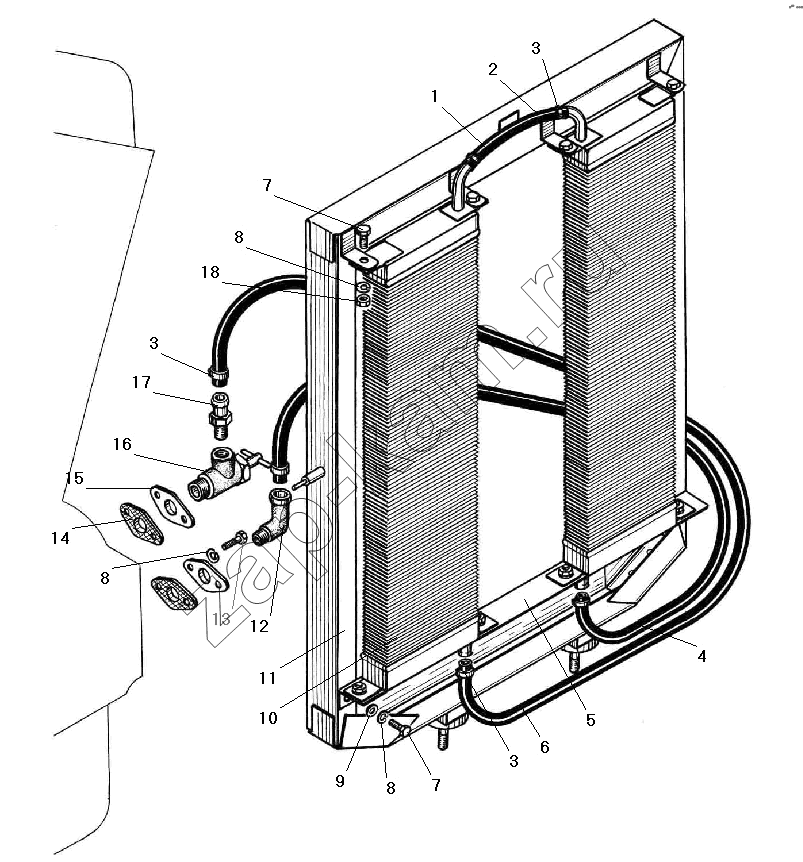

Схема/чертеж: Масляный радиатор / УралАЗ УРАЛ-532301
1
2
3
3
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 5323РХ-1013078 Броня шланга 1; -
2 5323РХ-1013049 Рукав 16х25-1,6 1; -
3 00.78-00 Хомут червячный 6; -
4 5323РХ-1013111 Рукав 16х25-1,6 1; -
5 5323РХ-1013042 Кронштейн нижний 1; -
6 4320Я-1311044 Рукав 16х25-1,6 L=1520 1; -
7 201455-П29 Болт М8-6gх18 10; -
8 252135-П2 Шайба 8 пружинная 14; -
9 252005-П29 Шайба 8 2; -
10 5323Р-1013010 Масляный радиатор 2; -
11 5323РХ-1302010 Рамка подвески радиатора 1; -
12 339868 Угольник 1; -
13 201456-П29 Болт М8-6gх20 4; -
14 4320Я-1015555 Прокладка уплотнительная 2; -
15 4320Я2-1013096 Фланец 2; -
16 5557-8101180 Кран масляного радиатора в сборе 1; -
17 4320-1013123 Штуцер 1; -
18 250510-П29 Гайка М8-6Н 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
