Пневматический кран
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

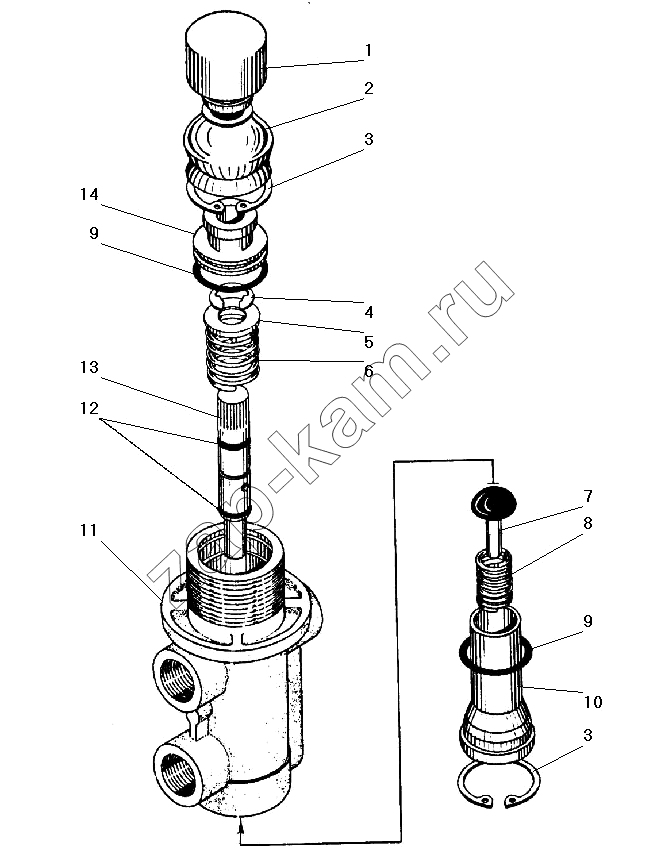

Схема/чертеж: Пневматический кран / УралАЗ УРАЛ-532301
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 100-3537125 Колпачок 2; -
2 100-3537129-01 Чехол защитный 2; -
3 307758-П2 Кольцо упорное 20х1 4; -
4 489327-П2 Кольцо упорное 6 2; -
5 100-3537132 Тарелка пружины 2; -
6 100-3537123 Пружина 2; -
7 100-3537134 Клапан в сборе 2; -
8 100-3537136 Пружина 2; -
9 100-3537137 Кольцо О-образное 17х1,5 4; -
10 100-3537140 Направляющая 2; -
11 100-3537120 Корпус 2; -
12 100-3537133 Кольцо О-образное 5х1,0 4; -
13 100-3537124 Толкатель 2; -
14 100-3537130 Втулка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
