Пневмопривод стояночного тормоза
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

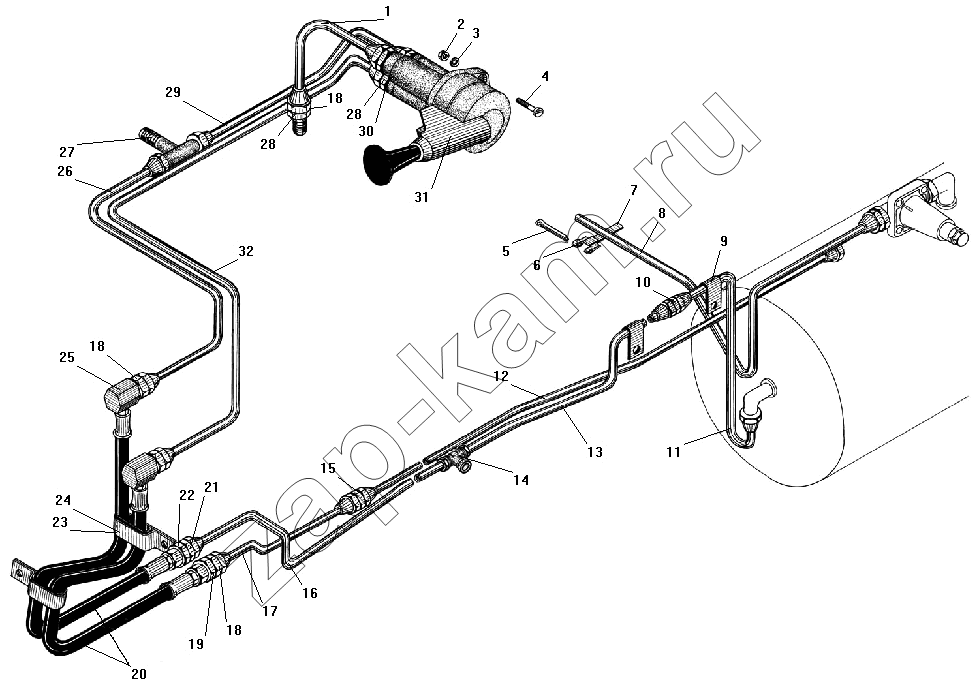

Схема/чертеж: Пневмопривод стояночного тормоза / УралАЗ УРАЛ-532301
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 5323-3508364 Трубка выводная 1; -
2 250508-П29 Гайка М6-6Н 2; -
3 252134-П2 Шайба 6 пружинная 2; -
4 221605-П29 Винт М6х16 2; -
5 258038-П29 Шплинт 3,2х16 1; -
6 4598711592 Пряжка хомута 1; -
7 339002-П29 Лента стяжная 1; -
8 5323-3506370-01 Трубка от четвертого воздушного баллона 1; -
9 339178-П29 Хомут 9 2; -
10 339050 Штуцер М16х1,5 1; -
11 5323-3508368 Трубка от четвертого баллона, первая 1; -
12 5323-3508362 Трубка к тормозной камере, третья 1; -
13 5323-3508375 Трубка от четвертого баллона, вторая 1; -
14 339435 Тройник М16х1,5 1; -
15 339035 Штуцер 14х1,5 1; -
16 5323-3508377 Трубка от четвертого баллона, третья 1; -
17 5323-3508358 Трубка к тормозной камере, первая 1; -
18 260634-П24 Гайка М14х1,5-6Н 4; -
19 339568 Штуцер 1; -
20 375-4225075-02 Шланг гибкий системы накачки шин в сборе 2; -
21 250636-П29 Гайка М16х1,5-6Н 1; -
22 339715 Штуцер 1; -
23 4320-1104097 Прокладка 2; -
24 339844-П29 Хомут 2; -
25 339905 Угольник 2; -
26 5323-3508380 Трубка к крану первая 1; -
27 339657 Тройник 1; -
28 339900 Штуцер 4; -
29 5323-3508382 Трубка к крану вторая 1; -
30 4320-1104139 Прокладка уплотнительная 3; -
31 100-3537010 Кран тормозной с ручным управлением 1; -
32 5323-3508354 Трубка от крана 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
