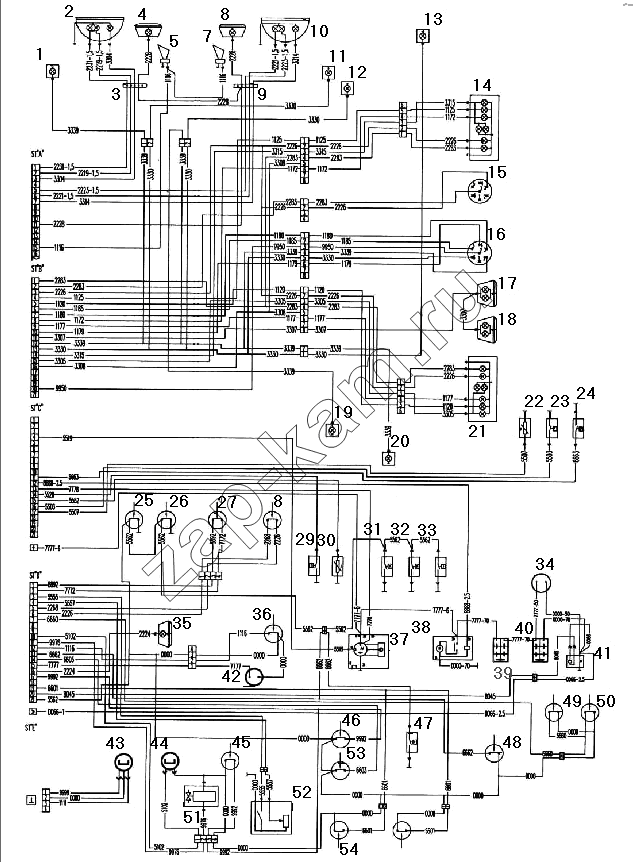

Схема подключения электрооборудования, устанавливаемого на шасси
/ УралАЗ УРАЛ-532301
/160.gif)
1
2
3
4
5
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 2 | 671.3711 | Фара левая | 1; | - | |
| 3 | 17.3723 | Панель соединительная пятиклеммовая | 1; | - | |
| 4 | ФГ152А | Фара противотуманная левая | 1; | - | |
| 5 | С306Д | Звуковой сигнал низкого тона | 1; | - | |
| 7 | С307Д | Звуковой сигнал высокого тона | 1; | - | |
| 8 | ВК403А | Выключатель фонаря заднего хода | 1; | - | |
| 8 | ФГ152А | Фара противотуманная левая | 1; | - | |
| 9 | 17.3723 | Панель соединительная пятиклеммовая | 1; | - | |
| 10 | 671.3711 | Фара левая | 1; | - | |
| 11 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 12 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 13 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 14 | 7442.3716-10 | Фонарь задний левый | 1; | - | |
| 15 | ПС325-150 | Розетка прицепа | 1; | - | |
| 16 | ПС326-150 | Розетка прицепа | 1; | - | |
| 17 | ФП134Б | Фонарь освещения номерного знака | 1; | - | |
| 18 | ФП134Б | Фонарь освещения номерного знака | 1; | - | |
| 19 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 20 | 431.3731 | Фонарь габаритный боковой | 1; | - | |
| 21 | 7442.3716-10 | Фонарь задний левый | 1; | - | |
| 22 | 2602.3729 | Датчик указателя аварийного давления масла в системе смазки двигателя | 1; | - | |
| 23 | ММ370 | Датчик указателя давления масла в системе смазки двигателя | 1; | - | |
| 24 | 13.3839600 | Датчик засоренности воздушного фильтра | 1; | - | |
| 25 | ВК503 | Датчик неисправности рабочей тормозной системы | 1; | - | |
| 26 | ВК503 | Датчик неисправности рабочей тормозной системы | 1; | - | |
| 27 | ВК403А-3716000 | Выключатель | 1; | - | |
| 29 | ТМ111-01 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | 1; | - | |
| 30 | ТМ100А | Датчик указателя температуры охлаждающей жидкости | 1; | - | |
| 31 | 2702.3829 | Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы | 1; | - | |
| 32 | 2702.3829 | Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы | 1; | - | |
| 33 | 2702.3829 | Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы | 1; | - | |
| 34 | ПС315-100 | Розетка внешнего запуска | 1; | - | |
| 35 | 171.3711 | Фара освещения погрузочной площадки | 1; | - | |
| 36 | ВК322 | Кнопка сигнала в кузове | 1; | - | |
| 37 | 6582.3701-02 | Генератор | 1; | - | |
| 38 | 25.3708-20 | Стартер | 1; | - | |
| 39 | 6СТ190А | Батарея аккумуляторная | 1; | - | |
| 40 | 6СТ190А | Батарея аккумуляторная | 1; | - | |
| 41 | 1402.3737 | Выключатель «массы» | 1; | - | |
| 42 | 47К | Розетка | 1; | - | |
| 43 | МЭ307 | Датчик спидометра | 1; | - | |
| 44 | 1101.3843 | Датчик скорости демультипликатора | 1; | - | |
| 45 | ВК403А-3716000 | Выключатель | 1; | - | |
| 46 | ВК403А-3716000 | Выключатель | 1; | - | |
| 47 | 2702.3829 | Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы | 1; | - | |
| 48 | ВК403А-3716000 | Выключатель | 1; | - | |
| 49 | ВК403А-3716000 | Выключатель | 1; | - | |
| 50 | ВК403А-3716000 | Выключатель | 1; | - | |
| 51 | 151.3747 | Клапан электромагнитный блокировки демультипликатора | 1; | - | |
| 52 | 5202.3827010 | Датчик указателя уровня топлива | 1; | - | |
| 53 | ВК403А-3716000 | Выключатель | 1; | - | |
| 54 | ВК403А-3716000 | Выключатель | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
