Схема подключения электрооборудования в кабине
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

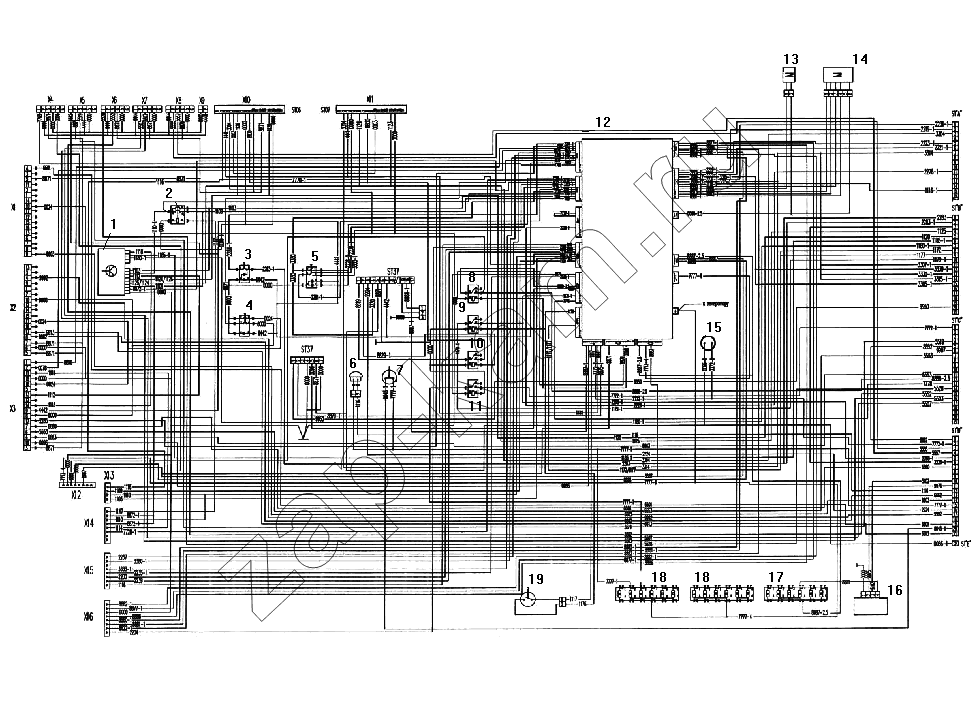

Схема/чертеж: Схема подключения электрооборудования в кабине / УралАЗ УРАЛ-532301
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
Поз. Артикул Название детали Кол-во Цена
1 РС951-3726-У-ХЛ Реле-прерыватель указателей поворота 1; -
2 4718220 Реле выключения аварийной сигнализации 1; -
3 4860487 Выключатель противотуманных фар 1; -
4 4854425 Выключатель «Тест» 1; -
5 4860487 Выключатель противотуманных фар 1; -
6 733.3747-10 Зуммер 1; -
7 21.3737-10 Выключатель кнопочный 1; -
8 4806033 Реле стартера 1; -
9 98444017 Реле сигналов «стоп» 1; -
10 901.3747 Реле обогрева зеркал заднего вида 1; -
11 ВК12Б Выключатель сигнала торможения 1; -
12 98487769 Блок коммутационный 1; -
13 47К Розетка 1; -
14 5003227384 Блок предохранителей 1; -
15 98470772 Блок предохранителей 1; -
16 98470764 Блок предохранителей 1; -
17 6312.3747000 Реле демультипликатора 1; -
18 1112.5208000-14 Стеклоомыватель 1; -
19 16.3730 Стеклоочиститель 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
