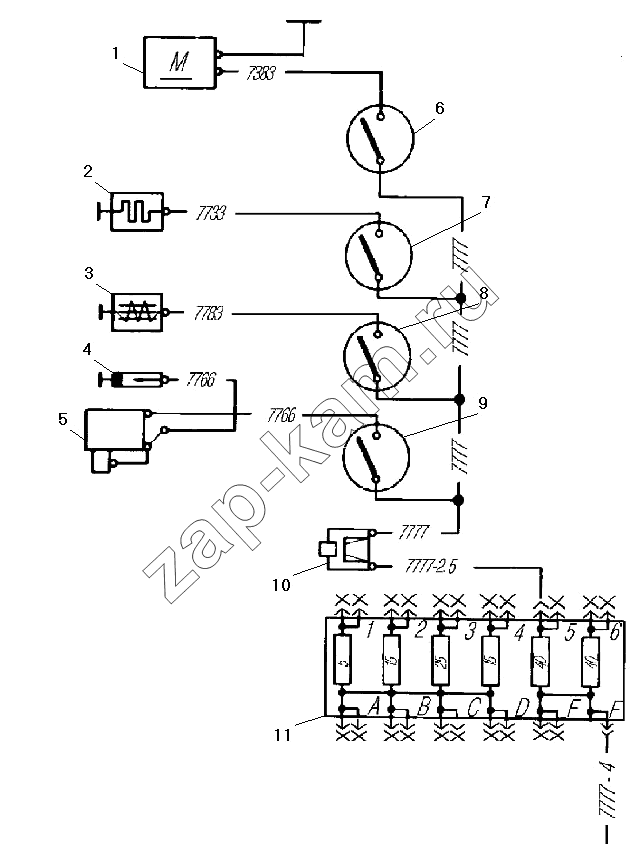

Схема подключения предпускового подогревателя
/ УралАЗ УРАЛ-532301

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано 4320-0006982-74 (NEXT) (2017) УРАЛ-375 УРАЛ-4320 УРАЛ-4320 (1981) УРАЛ-4320-0971-58 (2010) УРАЛ-4320-1151-59 (2010) УРАЛ-4320-1951-58 (2010) УРАЛ-4320-1958-70И (2012) УРАЛ-4320-31 УРАЛ-4320-31 УРАЛ-4320-41 УРАЛ-4320-60 (2013) УРАЛ-4320-61 (2013) УРАЛ-4320-6951-74 (2015) УРАЛ-4320-80М/82М (2015) УРАЛ-43202 УРАЛ-43203-10 УРАЛ-43204-1111-70 (2012) УРАЛ-43204-1153-70 (2012) УРАЛ-43206-41 УРАЛ-4420 (1981) УРАЛ-44202-0511-58 (2010) УРАЛ-44202-3511-80 (2012) УРАЛ-44202-3511-80 (2013) УРАЛ-44202-3511-80М (2015) УРАЛ-532301 УРАЛ-532361 (2015) УРАЛ-5557 УРАЛ-5557-31 (2010) УРАЛ-5557-40 УРАЛ-55571-1121-70 (2011) УРАЛ-55571-30 (2010) УРАЛ-55571-40 (2010) УРАЛ-63674 УРАЛ-63685 УРАЛ-6370-1121 (2011) УРАЛ-6370-1151 (2011) УРАЛ-63704 (2011)

Схема > Не выбрано Кабина в сборе Опора кабины передняя Опора кабины задняя Механизм опрокидывания кабины Обивка кабины Установка противосолнечных козырьков, накладок мотоотсека и поручней Изоляция мотоотсека наружная Настил пола Стекло ветровое Стеклоочиститель Омыватель ветрового стекла Панель приборов Стекла задка Обивка крыши Двери кабины Сиденья водителя и пассажиров Установка системы отопления Установка наружной облицовки Установка крыльев и брызговиков Установки подножек Установка задних брызговиков Установка шумоизоляции Платформа Сиденья платформы Тент платформы Подвеска двигателя Масляный радиатор Установка агрегатов системы предпускового подогрева Трубопроводы и шланги системы предпускового подогрева Котел предпускового подогревателя Топливный насос насосного агрегата Нагнетатель насосного агрегата Вентиляция картера двигателя Указатель уровня масла Основной топливный бак Дополнительный топливный бак Трубопроводы и шланги системы питания Установка фильтра грубой очистки, насоса предпусковой прокачки и топливораспределительного крана Тяга ручного останова двигателя Привод акселератора Воздуховод с воздушным фильтром Система выпуска газов Радиатор системы охлаждения Штора радиатора Расширительный бачок Установка пневмосистемы управления сцеплением Привод педалей сцепления и тормоза Управление коробкой передач Установка управления коробкой передач Картер и подвеска раздаточной коробки Первичный вал раздаточной коробки Промежуточный вал раздаточной коробки и привод спидометра Вал привода переднего моста, дифференциал и вал привода заднего моста раздаточной коробки Управление и механизм переключения раздаточной коробки Установка пневмоуправления РК*1, КОМ*2, ДОМ*3, БМКД*4 Установка кранов управления РК, КОМ, ДОМ, БМКД в кабине Карданная передача Карданный вал заднего моста Карданный вал промежуточный (среднего моста) Картер переднего первого (второго) моста Передний мост Редуктор главной передачи Дифференциал и полуось Картер заднего (среднего) моста Механизм включения блокировки дифференциала Проходной вал редуктора главной передачи Рама Передний буфер и буксирные крюки Передняя подвеска Рессора передняя Ось передней балансирной подвески Задняя балансирная подвеска Рессора задняя Реактивная штанга Ось задней балансирной подвески Колесо и шина Ступица колеса и тормозной барабан Ступица колеса и тормозной барабан для МО Вертикальный держатель запасного колеса Редуктор лебедки Рулевое управление Рулевой механизм Гидравлическая система рулевого управления Механизм рулевой с распределителем Распределитель гидроусилителя Колесо и вал рулевого управления Усилительный механизм Насос гидроусилителя Бак масляный рулевого механизма Тяга рулевой трапеции Тяга сошки Кронштейн Тяга продольная переднего и второго моста Камера тормозная Установка тормозной камеры Блок-картер компрессора Головка и поршень компрессора Установка компрессора Установка тормозных аппаратов Трубопроводы и шланги гидропневматического привода рабочих тормозов Крепление трубопроводов и шлангов гидропневматического привода рабочих тормозов Установка воздушных баллонов Установка регулятора давлением Установка тормозного крана Одинарный защитный клапан Тройной защитный клапан Установка тройного защитного клапана Клапан управления тормозами прицепа Установка соединительной головки Установка клапана прицепа Установка крана управления тормозами прицепа Вспомогательный тормоз Установка буксирного клапана Пневматические цилиндры вспомогательного тормоза Пневматический кран Система вспомогательного тормоза Кран управления давлением Рабочий тормоз Установка пневматических усилителей с главными тормозными цилиндрами Пневматический усилитель с главным тормозным цилиндром Стояночный тормоз Пневмопривод стояночного тормоза Схема электрическая подключения приборов на мотоотсеке Схема электрическая подключения светотехнических приборов на кабине Схема электрическая приборов, расположенных на рулевой колонке Схема подключения электрооборудования в кабине Схема подключения электрооборудования, устанавливаемого на шасси Схема подключения предпускового подогревателя Схема подключения электрофакельного устройства Фара Фара прожектор для МО Установка фонарей знака автопоезда, габаритного и бокового повторителя Установка задних осветительных приборов для МО Установка фонаря знака автопоезда, указателя поворота и световозвращателя Установка замка зажигания Установка электрического сигнала Установка контейнера аккумуляторных батарей Установка задних осветительных приборов Сигнализатор Щиток панели приборов Схема электрическая панели приборов Буксирный прибор Коробка дополнительного отбора мощности Кран пневмоуправления Система регулирования давления воздуха в шинах Установка кранов управления давлением Лебедка с тросоукладчиком в сборе Редуктор лебедки Детали редуктора лебедки Привод лебедки Тормоз и управление лебедкой Кронштейн с роликами Тросоукладчик Система герметизации агрегатов

1

2

3

4

5

6

7

8

9

10

11

Поз.	Артикул		Название детали	Кол-во	Цена
1	МЭ252		Электродвигатель	1;	-
2	11.3741060		Нагреватель топлива	1;	-
3	ПЖД30-1015501-04		Электромагнит с клапаном в сборе	1;	-
4	СН423		Свеча искровая	1;	-
5	ТК107А		Источник высокого напряжения	1;	-
6	46.3710		Выключатель электродвигателя подогревателя	1;	-
7	46.3710		Выключатель электродвигателя подогревателя	1;	-
8	ВН45М		Выключатель клапана электромагнитного	1;	-
9	ВН45М		Выключатель клапана электромагнитного	1;	-
10	291.3722		Предохранитель термобиметаллический	1;	-
11	98470772		Блок предохранителей	1;	-

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
