Сиденья платформы
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

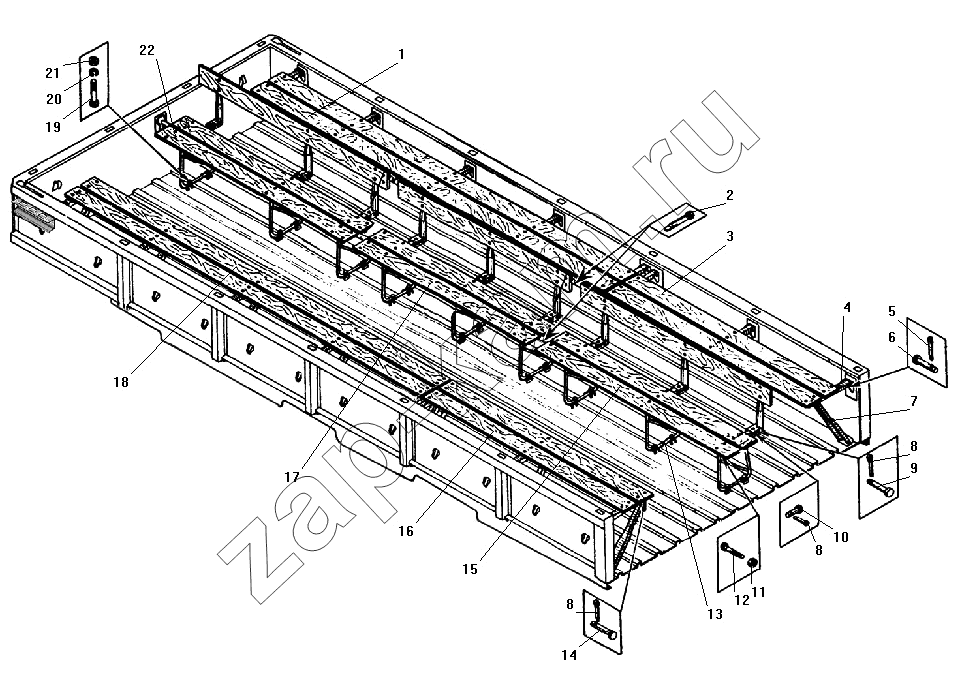

Схема/чертеж: Сиденья платформы / УралАЗ УРАЛ-532301
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 5323-8506012 Сиденье боковое переднее правое 1; -
2 4320-8506163 Палец стопорный в сборе 4; -
3 4320-8506012-10 Сиденье боковое заднее правое в сборе 1; -
4 4320-8506015 Поперечина в сборе 16; -
5 258039-П29 Шплинт 3,2х20 16; -
6 4320-8506064 Штырь 16; -
7 4320-8506020 Ножка в сборе 16; -
8 258038-П29 Шплинт 3,2х16 44; -
9 260043-П52 Палец 8х48 18; -
10 260032-П52 Палец 8х20 12; -
11 250510-П29 Гайка М8-6Н 27; -
12 210386-П29 Болт М8-6gх55 27; -
13 4320-8506125 Ножка 9; -
14 260066-П52 Палец 8х50 16; -
15 5323-8506140 Сиденье среднее заднее 1; -
16 43208506013-10 Сиденье боковое заднее левое 1; -
17 5323-8506150 Сиденье среднее второе 1; -
18 5323-8506013 Сиденье боковое переднее левое 1; -
19 331479 Болт М10х58 18; -
20 252136-П2 Шайба 10 пружинная 18; -
21 250512-П29 Гайка М10 18; -
22 5323-8506105 Сиденье среднее переднее 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
