Тройной защитный клапан
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

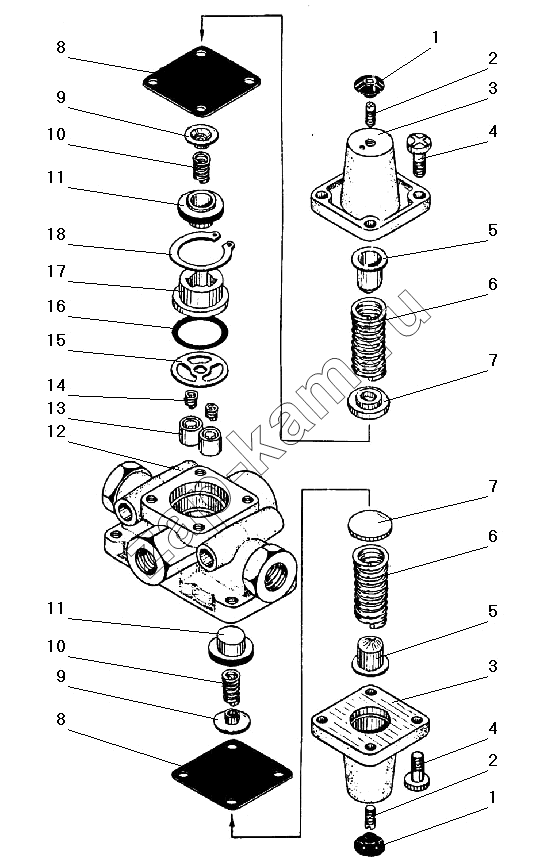

Схема/чертеж: Тройной защитный клапан / УралАЗ УРАЛ-532301
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 100-3515243 Колпачок защитный 3; -
2 302199 Винт 3; -
3 100-3515240 Крышка 3; -
4 302210 Винт 12; -
5 100-3515234 Тарелка пружины 3; -
6 100-3515232 Пружина 3; -
7 100-3515233 Направляющая 3; -
8 100-3515230 Диафрагма 3; -
9 100-3515221 Толкатель 3; -
10 100-3515227 Пружина 3; -
11 100-3515225 Клапан в сборе 3; -
12 100-3515220 Корпус 1; -
13 100-3515228 Клапан 2; -
14 100-3515245 Пружина 2; -
15 100-3515224 Шайба 1; -
16 100-3515223 Кольцо 1; -
17 100-3515222 Направляющая 1; -
18 489313 Кольцо упорное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
