Установка агрегатов системы предпускового подогрева
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

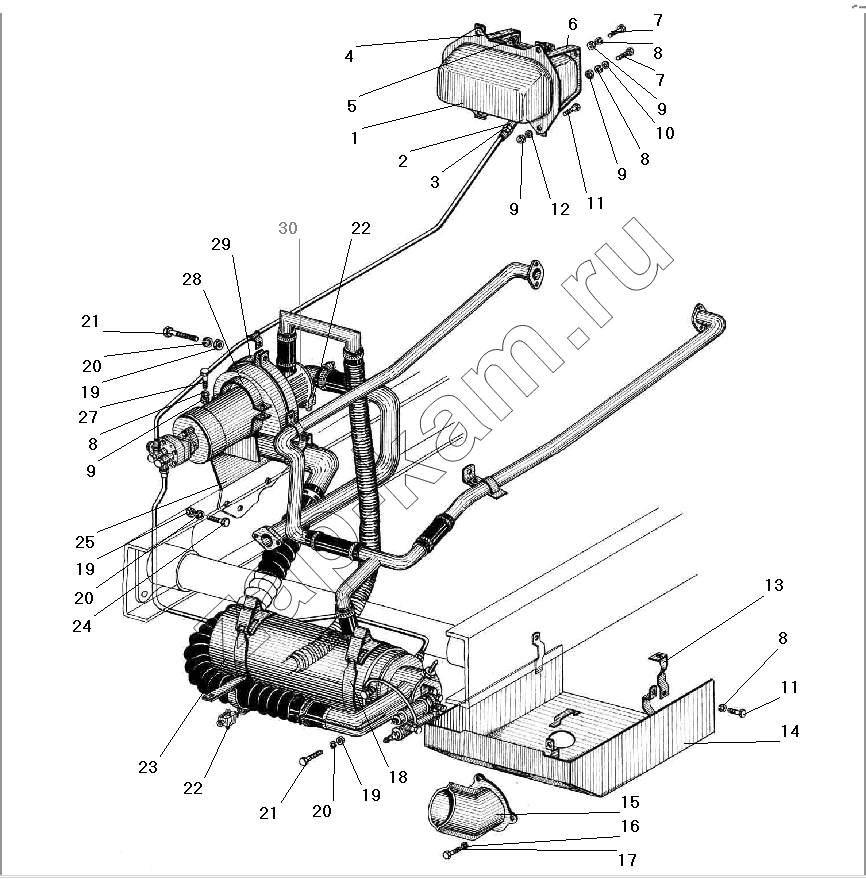

Схема/чертеж: Установка агрегатов системы предпускового подогрева / УралАЗ УРАЛ-532301
1
2
3
4
5
6
7
7
8
8
8
8
9
9
9
9
10
11
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
22
22
23
24
25
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 4320-1015300 Бачок топливный в сборе 1; -
2 375-1015174 Кран проходной в сборе 1; -
3 333628 Штуцер 1; -
4 5323РХ-1015312 Кронштейн 1; -
5 339039-П29 Угольник К3/8"-М16х1,5 2; -
6 4322-1015312-01 Кронштейн 1; -
7 201457-П29 Болт М8-6gх22 4; -
8 252135-П2 Шайба 8 пружинная 9; -
9 250510-П29 Гайка М8-6Н 10; -
10 252005-П29 Шайба 8 2; -
11 201455-П29 Болт М8-6gх18 3; -
12 335549 Шайба волнистая 4; -
13 4320Я2-1015757 Тяга кожуха масляного картера 3; -
14 5323РХ-1015630 Кожух масляного картера 1; -
15 5323РХ-1015632 Патрубок газонаправляющий 1; -
16 252134-П2 Шайба 6 пружинная 3; -
17 201418-П29 Болт М6-6gх16 3; -
18 43223-1015508 Скоба кронштейна 4; -
19 250512-П29 Гайка М10 6; -
20 252136-П2 Шайба 10 пружинная 6; -
21 200319-П29 Болт М10-6gх50 3; -
22 353-1305010-А Кран сливной в сборе 2; -
23 ПЖД-30-1015010-01 Котел подогревателя в сборе 1; -
24 331504-П29 Болт М10х30 3; -
25 5323РХ-1015506 Кронштейн 1; -
27 201460-П29 Болт М8-6gх30 2; -
28 4320-1015525 Скоба кронштейна 1; -
29 4320-1015533 Скоба кронштейна 2; -
30 ПЖД30А-1015200-01 Агрегат насосный в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
