Установка компрессора
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

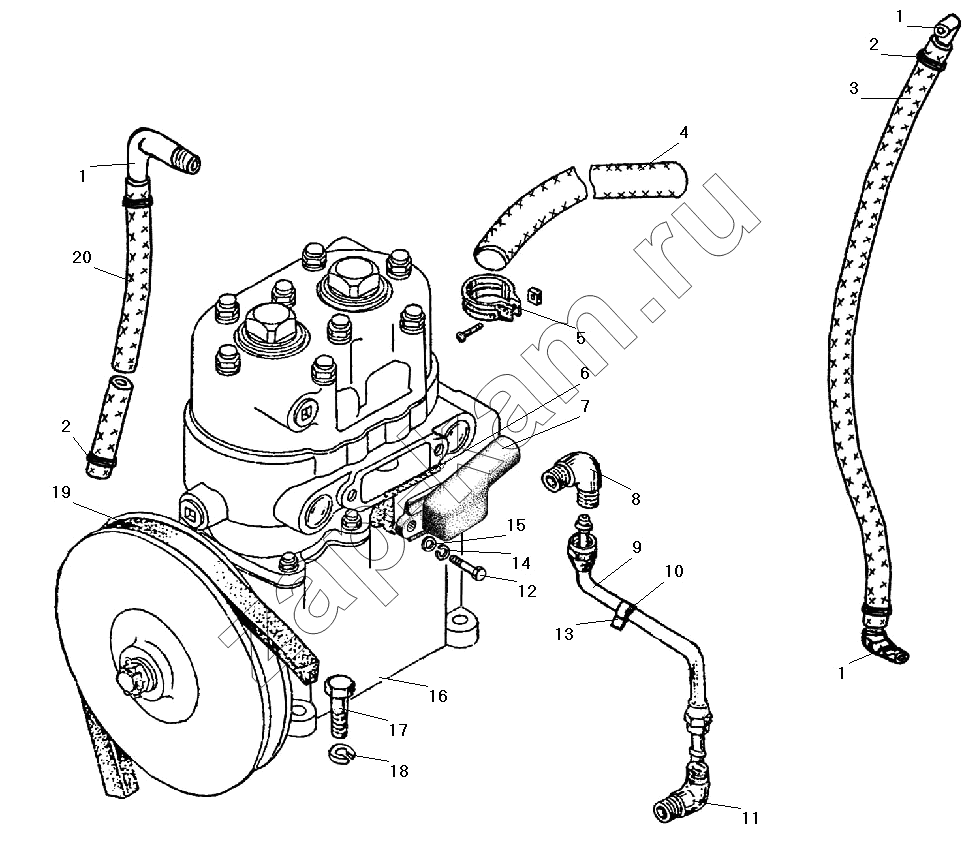

Схема/чертеж: Установка компрессора / УралАЗ УРАЛ-532301
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 334058 Угольник 3; -
2 00.78-00 Хомут червячный 4; -
3 4320Я-1303059-10 Рукав 14х23-1,47 1; -
4 5323РХ-3509276 Рукав-деталь 25-35-1050-0,3(3) 1; -
5 4320-1015217 Хомут в сборе 2; -
6 4320Я-3509282 Прокладка 1; -
7 4320Я-3509275 Патрубок впускной компрессора 1; -
8 339843 Угольник 1; -
9 4320Я-3509260 Трубка маслоподводящая к компрессору 1; -
10 375-3506023 Прокладка хомута 1; -
11 4320Я-3509266 Угольник 1; -
12 201457-П29 Болт М8-6gх22 4; -
13 339178-П29 Хомут 9 1; -
14 252135-П2 Шайба 8 пружинная 4; -
15 252005-П29 Шайба 8 4; -
16 4320-3509009 Компрессор в сборе 1; -
17 201499-П29 Болт М10-6gх30 4; -
18 252136-П2 Шайба 10 пружинная 4; -
19 238НБ-1307170 Ремень 14х10-937 1; -
20 4320Я-1303067 Рукав 14х23-1,6 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
