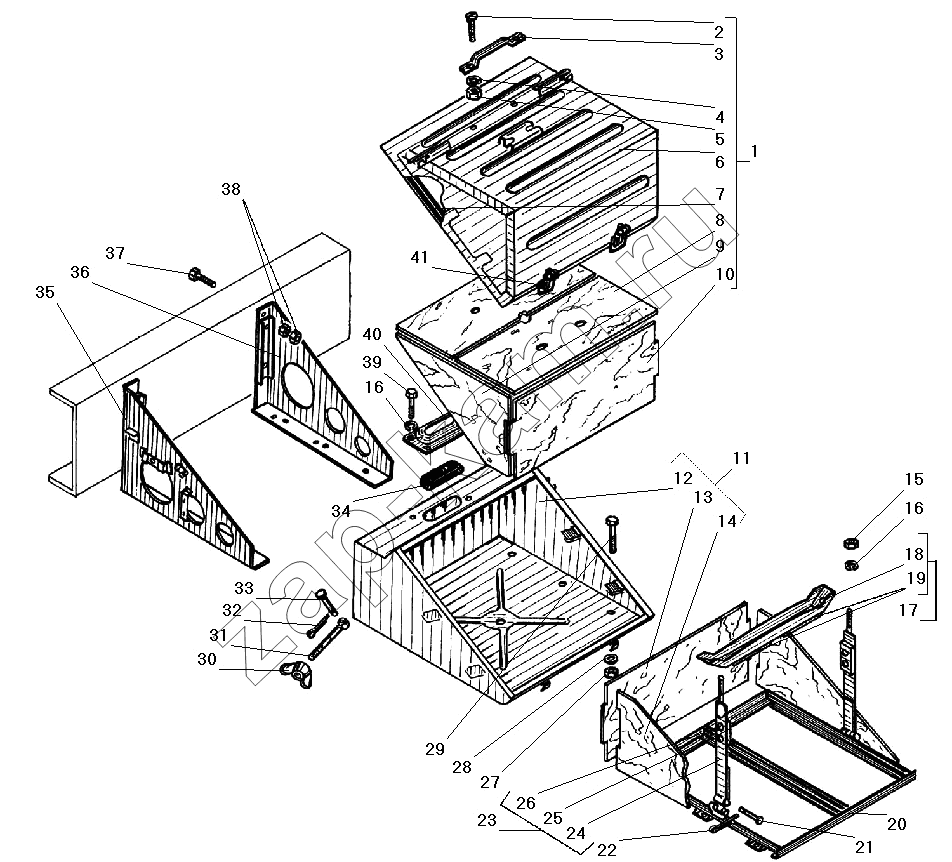

Установка контейнера аккумуляторных батарей
/ УралАЗ УРАЛ-532301
/164.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 5323-3748425 | Крышка контейнера с теплоизоляцией | 1; | - | |
| 2 | 221664-П29 | Винт М8х20 | 2; | - | |
| 3 | 5557-6105182 | Ручка дверная внутренняя | 1; | - | |
| 4 | 252135-П2 | Шайба 8 пружинная | 2; | - | |
| 5 | 250510-П29 | Гайка М8-6Н | 2; | - | |
| 6 | 5323-3748435 | Крышка контейнера | 1; | - | |
| 7 | 4322-3748604 | Уплотнитель крышки | 4; | - | |
| 8 | 4322-3748612 | Теплоизоляция крышки верхняя | 2; | - | |
| 9 | 4322-3748616 | Теплоизоляция крышки боковая | 2; | - | |
| 10 | 4322-3748608 | Теплоизоляция крышки передняя | 1; | - | |
| 11 | 4322-3748008 | Корпус контейнера с теплоизоляцией | 1; | - | |
| 12 | 4322-3748017 | Корпус контейнера с теплоизоляцией | 1; | - | |
| 13 | 4322-3748400 | Теплоизоляция корпуса задняя | 1; | - | |
| 14 | 4322-3748395 | Теплоизоляция корпуса боковая | 2; | - | |
| 15 | 250508-П29 | Гайка М6-6Н | 2; | - | |
| 16 | 252134-П2 | Шайба 6 пружинная | 6; | - | |
| 17 | 4320-3748104 | Планка крепления аккумуляторных батарей в сборе | 1; | - | |
| 18 | 4320-3748106 | Планка крепления аккумуляторных батарей | 1; | - | |
| 19 | 4320-3748108 | Прокладка планки крепления аккумуляторных батарей | 2; | - | |
| 20 | 4322-3748625 | Гнездо аккумуляторных батарей | 1; | - | |
| 21 | 260048-П9 | Палец 8х70 | 2; | - | |
| 22 | 258037-П29 | Шплинт 3,2х12 | 2; | - | |
| 23 | 4320-3748075 | Стяжка крепления аккумуляторных батарей в сборе | 2; | - | |
| 24 | 4320-3748076 | Стяжка крепления аккумуляторных батарей | 2; | - | |
| 25 | 4320-3748091 | Прокладка стяжки | 2; | - | |
| 26 | 255025 | Заклепка 3х7.01.016 | 4; | - | |
| 27 | 250512-П29 | Гайка М10 | 6; | - | |
| 28 | 252136-П2 | Шайба 10 пружинная | 6; | - | |
| 29 | 201497-П29 | Болт М10-6gх25 | 6; | - | |
| 30 | 251513-П29 | Гайка-барашек М8-6Н | 2; | - | |
| 31 | 4322-3748648 | Болт откидной | 2; | - | |
| 32 | 258024-П29 | Шплинт 2,5х16 | 2; | - | |
| 33 | 260016-П52 | Палец 6х30 | 2; | - | |
| 34 | 4322-3724148 | Втулка проходная | 1; | - | |
| 35 | 532301-3748128 | Кронштейн задний в сборе | 1; | - | |
| 36 | 532301-3748126 | Кронштейн передний в сборе | 1; | - | |
| 37 | 330019-П29 | Болт М14х1,5х60 | 4; | - | |
| 38 | 250559-П29 | Гайка М14х1,5-6Н | 8; | - | |
| 39 | 201415-П29 | Болт М6-6gх10 | 2; | - | |
| 40 | 4322-3724142 | Рамка | 1; | - | |
| 41 | 4322-3748097 | Кольцо замка | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
