Установка кранов управления давлением
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

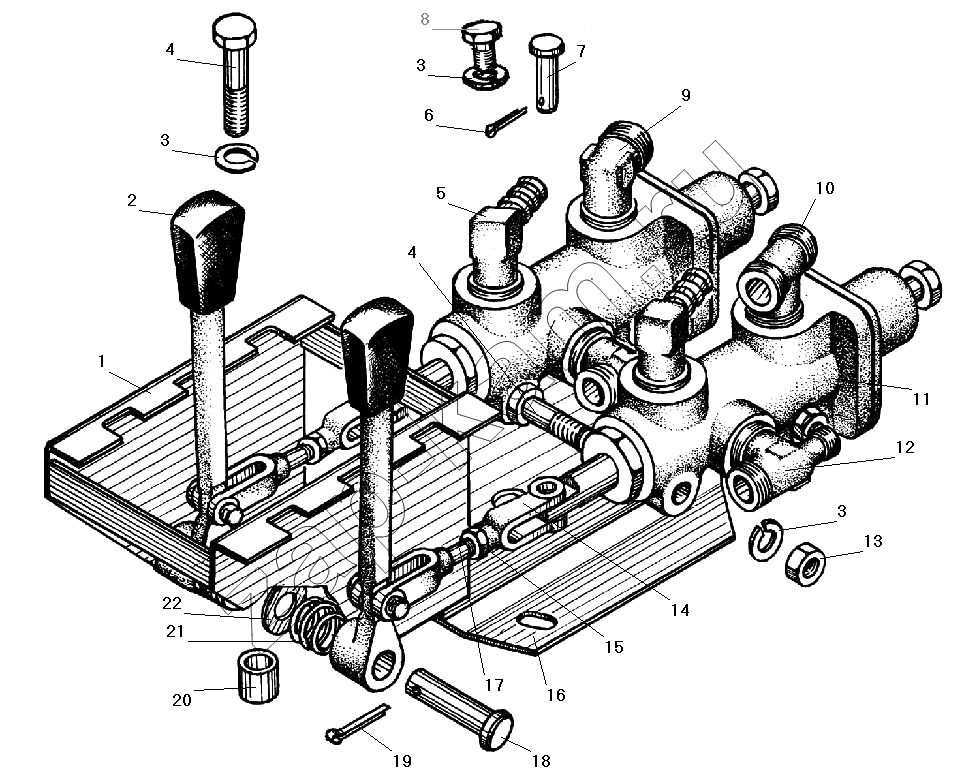

Схема/чертеж: Установка кранов управления давлением / УралАЗ УРАЛ-532301
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 5323РХ-3122025 Кронштейн 1; -
2 5323РХ-3122012 Рычаг крана в сборе 2; -
3 252135-П2 Шайба 8 пружинная 10; -
4 200265-П29 Болт М8-6gх40 6; -
5 339832 Угольник К 3/8" 2; -
6 258011-П29 Шплинт 2х10 4; -
7 260012-П52 Палец 6х20 4; -
8 201455-П29 Болт М8-6gх18 4; -
9 339039 Угольник М16х1,5 К3/8" 1; -
10 339556 Тройник 1; -
11 131-4222010-Б Кран управления давлением с клапаном-ограничителем в сборе 2; -
12 339611 Тройник 2; -
13 250510-П29 Гайка М8-6Н 4; -
14 4320-3122065 Вилка 4; -
15 250508-П29 Гайка М6-6Н 2; -
16 5323РХ-3125036 Кронштейн 1; -
17 375-4222024-10 Стержень 2; -
18 260089-П52 Палец 12х40 2; -
19 258038-П29 Шплинт 3,2х16 2; -
20 5323РХ-3125033 Втулка 2; -
21 375-4222017 Пружина рычага нажимная 2; -
22 252007-П29 Шайба 12 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
