Установка задних брызговиков
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

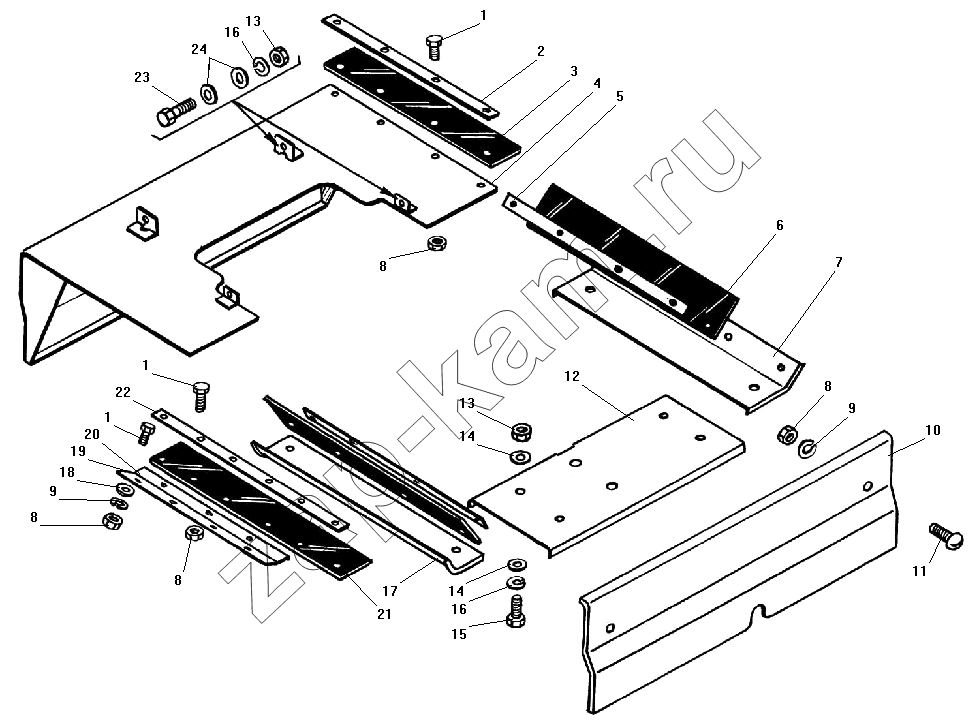

Схема/чертеж: Установка задних брызговиков / УралАЗ УРАЛ-532301
1
1
1
2
3
4
5
6
7
8
8
8
8
9
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 201418-П29 Болт М6-6gх16 24; -
2 5323РХ-8403306 Планка прижимная верхняя правая 1; -
3 5323РХ-8403300 Грязевик верхний правый 1; -
4 5323РХ-8403436 Брызговик задний правый 1; -
5 5323РХ-8403307 Планка прижимная верхняя левая 2; -
6 5323РХ-8403301 Грязевик верхний левый 2; -
7 5323РХ-8403439 Брызговик задний 1; -
8 250508-П29 Гайка М6-6Н 24; -
9 252154-П2 Шайба 6 пружинная 2; -
10 5323РХ-8403203 Проставка брызговика 1; -
11 220105-П29 Винт М6-6gх16 2; -
12 5323РХ-8403450 Брызговик нижний 1; -
13 250510-П29 Гайка М8-6Н 12; -
14 252005-П29 Шайба 8 16; -
15 201455-П29 Болт М8-6gх18 8; -
16 252155-П29 Шайба 8Л 12; -
17 5323РХ-8403440 Брызговик передний 1; -
18 252004-П29 Шайба 6 24; -
19 5323РХ-8403607 Проставка левая 1; -
20 5323РХ-8403606 Проставка правая 1; -
21 5323РХ-8403300-10 Грязевик 2; -
22 5323РХ-8403306-10 Планка прижимная 2; -
23 201457-П29 Болт М8-6gх22 4; -
24 252038-П29 Шайба 8,5 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
