Установка задних осветительных приборов
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

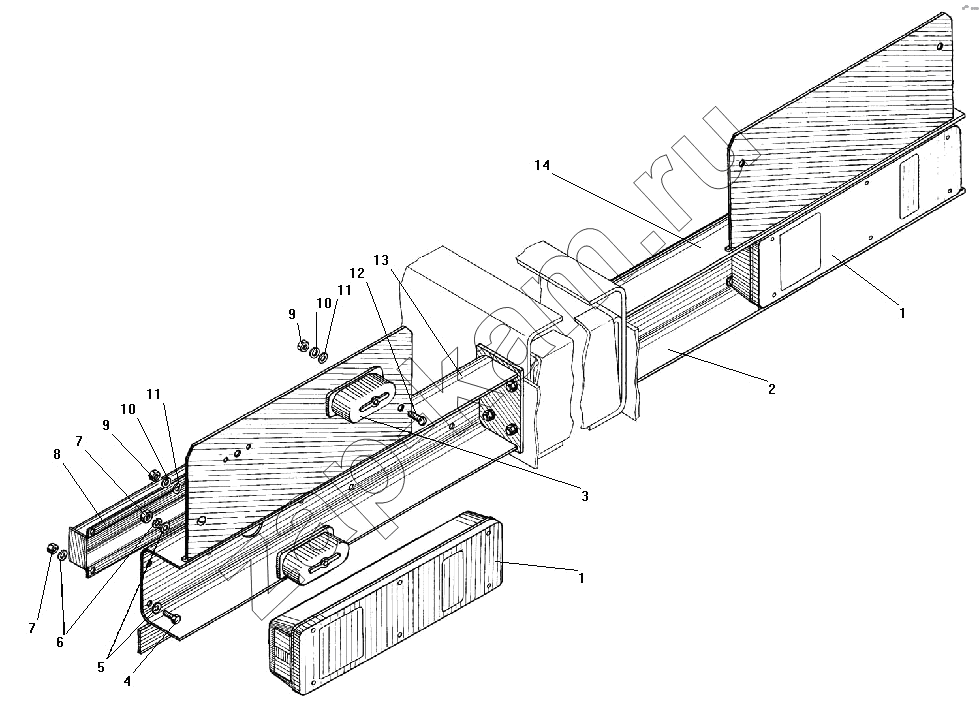

Схема/чертеж: Установка задних осветительных приборов / УралАЗ УРАЛ-532301
1
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 7462.3716010-10 Фонарь задний 2; -
2 4320Х-3716014 Кронштейн правый 1; -
3 ФП 131АБ-3717010 Фонарь освещения номерного знака 2; -
4 201457-П29 Болт М8-6gх22 12; -
5 252005-П29 Шайба 8 16; -
6 252155-П2 Шайба 8 пружинная 16; -
7 250510-П29 Гайка М8-6Н 16; -
8 4320Х-3716057 Кожух левый 1; -
9 250508-П29 Гайка М6-6Н 6; -
10 252154-П2 Шайба 6 пружинная 6; -
11 252004-П29 Шайба 6 6; -
12 220104-П29 Винт М6-6gх14 2; -
13 4320Х-3716015 Кронштейн левый 1; -
14 4320Х-3716056 Кожух правый 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
