Воздуховод с воздушным фильтром
/ УралАЗ УРАЛ-532301

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

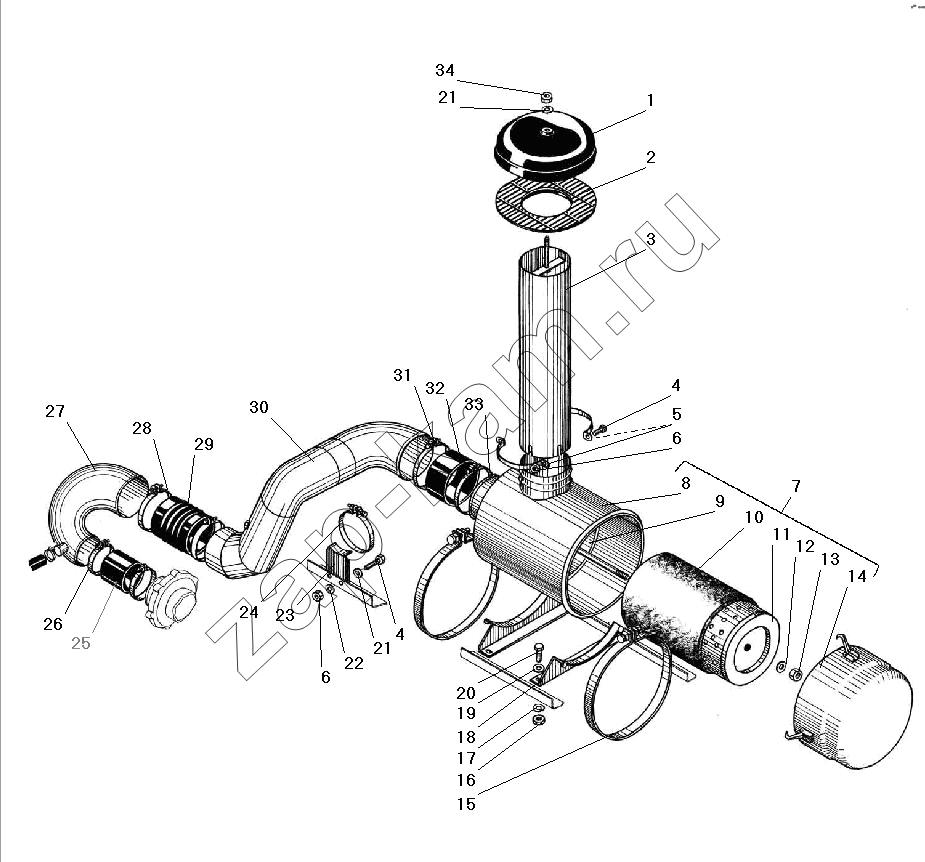

Схема/чертеж: Воздуховод с воздушным фильтром / УралАЗ УРАЛ-532301
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
1 4322-1109119-10 Колпак 1; -
2 5323РХ-1109124 Обечайка колпака 1; -
3 5323РХ-1109126 Труба воздухозаборная 1; -
4 201457-П29 Болт М8-6gх22 4; -
5 6361КХ-1109390 Хомут 2; -
6 250510-П29 Гайка М8-6Н 4; -
7 7405.1109510 Фильтр воздушный в сборе 1; -
8 7405.1109515-02 Корпус 1; -
9 7405.1109554 Завихритель 1; -
10 7405.1109574 Предочиститель 1; -
11 7405.1109560-02 Элемент фильтрующий 1; -
12 1/26443/01 Шайба плоская 10х35 1; -
13 1/25745/11 Гайка М10х1,25 1; -
14 7405.1109580 Крышка фильтра 1; -
15 4320Я-1109182 Хомут в сборе 2; -
16 250512-П29 Гайка М10 4; -
17 252156-П2 Шайба 10 пружинная 4; -
18 5323РХ-1109141 Ложе 2; -
19 252006-П29 Шайба 10 4; -
20 201497-П29 Болт М10-6gх25 4; -
21 252005-П29 Шайба 8 3; -
22 252135-П2 Шайба 8 пружинная 2; -
23 5323РХ-1109152 Кронштейн 1; -
24 4320Я-1109184 Лента хомута 1; -
25 5323РХ-1109041 Муфта соединительная 1; -
26 43205-1109395 Лента хомута 2; -
27 5323РХ-1109300 Патрубок воздухоподводящий 1; -
28 5323-1109182 Лента хомута 2; -
29 4322-1109428 Щланг соединительный в сборе 1; -
30 5323РХ-1109293 Труба воздухопровода 1; -
31 331006 Болт хомута 9; -
32 6361КХ-1109041 Муфта 1; -
33 6361КХ-1109182 Хомут 2; -
34 251645-П29 Гайка М8-6Н 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
