  5. Пневмопривод стояночного тормоза

Пневмопривод стояночного тормоза
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

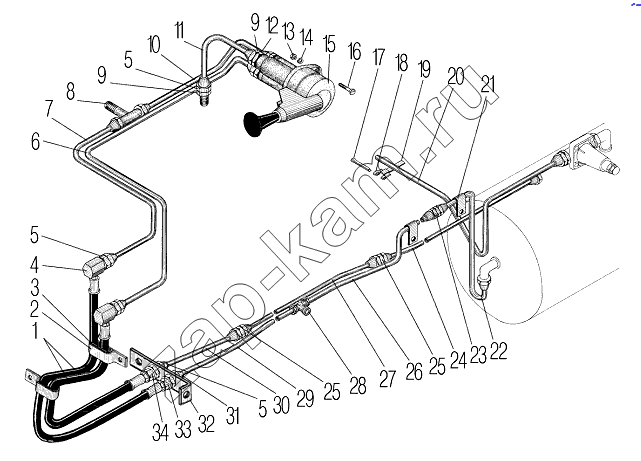

Схема/чертеж: Пневмопривод стояночного тормоза / УралАЗ УРАЛ-532361
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 375-4225075-02 Шланг гибкий системы накачки шин в сборе 2222 -
2 339844-П29 Хомут 2222 -
3 4320-1104097 Прокладка 2222 -
4 339905 Угольник 2222 -
5 250634-П29 Гайка М14х1,5 4444 -
6 5323-3508354 Трубка от крана 1111 -
7 5323-3508380 Трубка к крану первая 1111 -
8 339657 Тройник 1111 -
9 339900 Штуцер 4444 -
10 5323-3508382 Трубка к крану вторая 1111 -
11 5323-3508364 Трубка выводная 1111 -
12 4320-1104139 Прокладка уплотнительная 3333 -
13 250508-П29 Гайка М6-6Н 2222 -
14 252134-П2 Шайба 6 пружинная 2222 -
15 100-3537010 Кран тормозной с ручным управлением 1111 -
16 221605-П29 Винт М6х16 2222 -
17 258038-П29 Шплинт 3,2х16 1111 -
18 4598711592 Пряжка хомута 1111 -
19 339002-П29 Лента стяжная 1111 -
20 5323-3506370-01 Трубка от четвертого воздушного баллона 1111 -
21 339178-П29 Хомут 9 2222 -
22 5323-3508368 Трубка от четвертого баллона, первая 1111 -
23 339050 Штуцер М16х1,5 1111 -
24 5323-3508362 Трубка к тормозной камере, третья 1111 -
25 339035 Штуцер 14х1,5 2111 -
26 5323-3508375 Трубка от четвертого баллона, вторая 1111 -
27 5323-3508360 Трубка к тормозной камере, вторая 1111 -
28 339435 Тройник М16х1,5 1111 -
29 6361Х-3508375 Трубка от четвёртого баллона, третья 1111 -
30 6361Х-3508358 Трубка к тормозной камере, первая 1111 -
31 250636-П29 Гайка М16х1,5-6Н 1111 -
32 5323-3506151 Кронштейн 1111 -
33 339715 Штуцер 1111 -
34 339568 Штуцер 1111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
