Система герметизации агрегатов
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

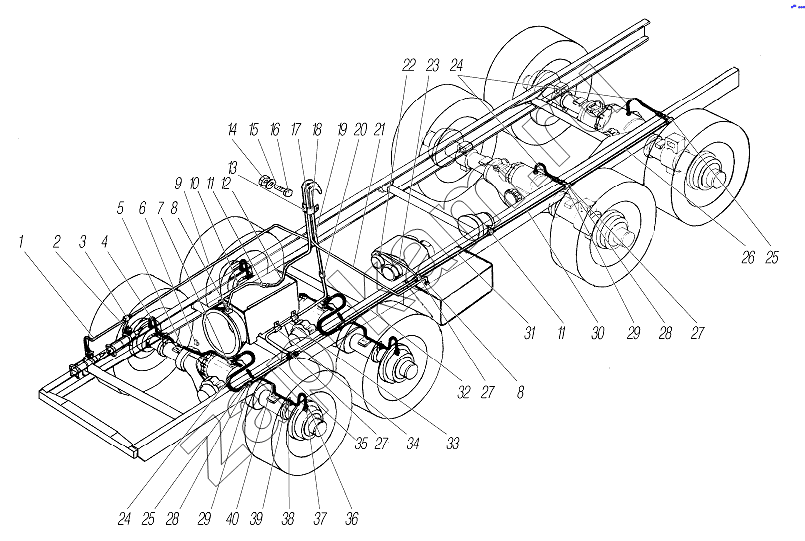

Схема/чертеж: Система герметизации агрегатов / УралАЗ УРАЛ-532361
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
24
25
25
26
27
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 5323РХ-4712055 Трубка в сборе выводная пневмоусилителей первая 1111 -
2 5323РХ-4712254 Трубка в сборе выводная пневмоусилителя 1111 -
3 339961 Тройник 1111 -
4 4320Х-3506045 Шланг гибкий в сборе 4444 -
5 375-4245025 Трубка переднего моста правая в сборе 2222 -
6 Н-2927-П29 Скоба 4444 -
7 4320Я3-4247452 Тройник с трубкой 2222 -
8 339115-П29 Угольник М14х1,5 К1/4" 2222 -
9 5323РХ-4712057 Трубка в сборе выводная пневмоусилителей вторая 111 -
9 532302-4712057 Трубка выводная пневмоусилителей вторая 1 -
10 5323РХ-4712064 Трубка выводная 1111 -
11 339146-П29 Тройник М14х1,5 2222 -
12 5323РХ-4712085 Трубка в сборе выводная коробки передач 111 -
12 532302-4712085 Трубка выводная коробки передач 1 -
13 339098-П29 Хомут крепления шланга 1111 -
14 250510-П29 Гайка М8-6Н 1111 -
15 252135-П2 Шайба 8 пружинная 1111 -
16 201456-П29 Болт М8-6gх20 1111 -
17 4320-3724232 Прокладка 1111 -
18 339159-П29 Хомут 24 1111 -
19 5323РХ-4712047 Трубка выводная 111 -
19 532302-4712047 Трубка выводная 1 -
20 339982 Штуцер М14х1,5-М14х1,5 1111 -
21 532302-4712090 Трубка выводная 1 -
21 5323РХ-4712090 Трубка выводная 111 -
22 339263-П29 Штуцер К1/8"-М14х1,5 1111 -
23 5323-4712049 Трубка в сборе к раздаточной коробке 1111 -
24 375-4245070-02 Шланг гибкий 4444 -
25 339145-П29 Угольник М14-М14х1,5 2222 -
26 5323-4712052 Трубка в сборе от среднего к заднему мосту 1111 -
27 339144-П29 Тройник М14-М14х1,5 4444 -
28 260634-П24 Гайка М14х1,5-6Н 4444 -
29 252158-П2 Шайба14Л 4444 -
30 5323РХ-4712098 Трубка в сборе к заднему мосту 11 -
30 532361-4712106 Трубка к заднему мосту 11 -
31 5323РХ-4712102 Трубка в сборе к заднему мосту 1111 -
32 5323-4712018 Трубка в сборе к среднему мосту первая 1111 -
33 5323-4712012 Трубка в сборе к переднему мосту 2222 -
34 339178-П29 Хомут 9 2222 -
35 5323РХ-4712062 Трубка выводная 1111 -
36 339632-П29 Штуцер 4444 -
37 375-4225053-Б Штуцер подвода воздуха 4444 -
38 250636-П29 Гайка М16х1,5-6Н 4444 -
39 252159-П2 Шайба 16Л 4444 -
40 375-4245020-01 Трубка переднего моста левая в сборе 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
