Система питания воздухом
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

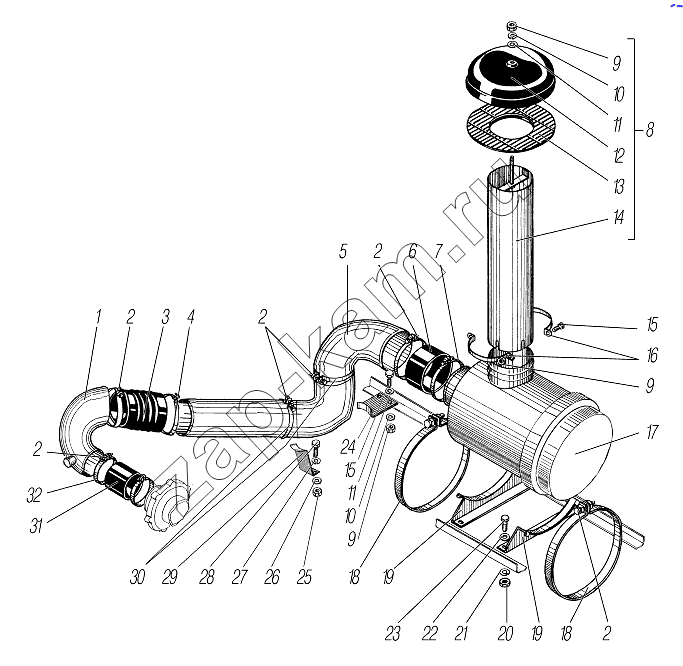

Схема/чертеж: Система питания воздухом / УралАЗ УРАЛ-532361
1
1
1
2
2
2
2
2
3
4
5
5
5
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
15
16
17
18
18
19
19
19
20
21
22
23
24
24
25
26
27
28
29
29
29
30
31
32
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 532302-1109300 Патрубок воздухоподводящий 1 -
1 5323РХ-1109300 Патрубок воздухоподводящий 111 -
1 5323Е-1109300 Патрубок воздухоподводящий 1 -
2 331006-П29 Болт хомута 91099 -
3 4322-1109428 Щланг соединительный в сборе 1111 -
4 5323-1109182 Лента хомута 2222 -
5 5323РХ-1109293 Труба воздухопровода 11 -
5 532302-1109293 Труба воздухопровода 1 -
5 532362-1109293 Труба воздухопровода 1 -
5 5323Е-1109293 Труба воздухопровода 1 -
6 6361КХ-1109041 Муфта 1111 -
7 6361КХ-1109182 Хомут 2222 -
8 5323РХ-1109118 Труба воздуховодная в сборе 1111 -
9 250510-П29 Гайка М8-6Н 5555 -
10 252135-П2 Шайба 8 пружинная 3533 -
11 252005-П29 Шайба 8 3333 -
12 4322-1109119-10 Колпак 1111 -
13 5323РХ-1109124 Обечайка колпака 1111 -
14 5323РХ-1109126 Труба воздухозаборная 1111 -
15 201457-П29 Болт М8-6gх22 4444 -
16 6361КХ-1109390 Хомут 2222 -
17 ФВ721.1109510-30Р Фильтр воздушный в сборе 1111 -
18 4320Я-1109182 Хомут в сборе 2222 -
19 5323РХ-1109141-01 Ложе 222 -
19 532302-1109151-01 Ложе фильтра 2 -
20 250512-П29 Гайка М10 4444 -
21 252156-П2 Шайба 10 пружинная 4444 -
22 252006-П29 Шайба 10 4444 -
23 201497-П29 Болт М10-6gх25 4444 -
24 5323РХ-1109152 Кронштейн 1111 -
24 532362-1109400 Кронштейн 1 -
25 2505508-П29 Гайка М6-6Н 2 -
26 252134-П2 Шайба 6 пружинная 2 -
27 252004-П29 Шайба 6 2 -
28 201419-П29 Болт М6 2 -
29 532302-1109152 Кронштейн 1 -
29 532362-1109305 Кронштейн 1 -
29 5323Е-1109401 Кронштейн 1 -
30 4320Я-1109184 Лента хомута 1211 -
31 5323РХ-1109041 Муфта соединительная 1111 -
32 43205-1109395 Лента хомута 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
