Управление и механизм переключения раздаточной коробки
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

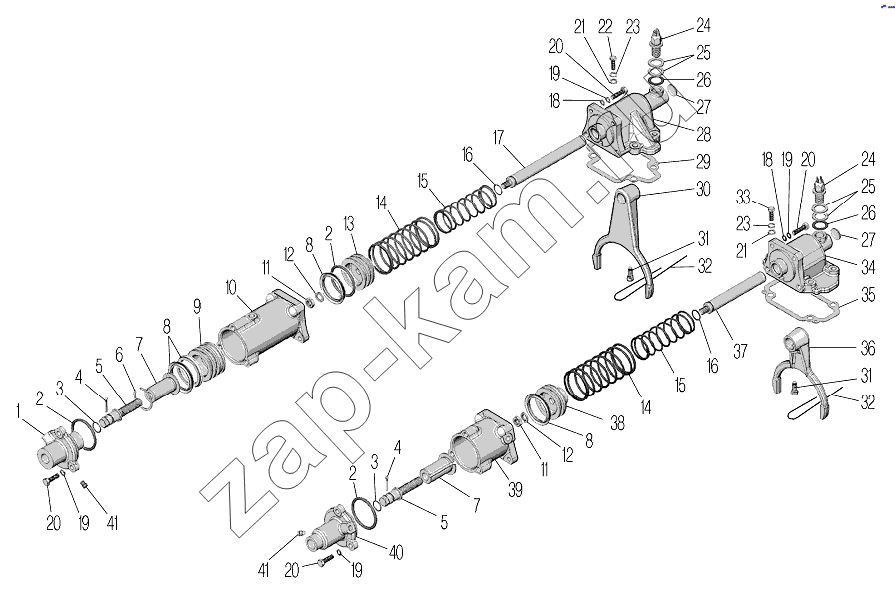

Схема/чертеж: Управление и механизм переключения раздаточной коробки / УралАЗ УРАЛ-532361
1
2
2
2
3
3
4
4
5
5
6
7
7
8
8
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
18
18
19
19
19
19
20
20
20
20
21
21
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
41
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 5323-1803208 Крышка механизма переключения 1111 -
2 055-065-58-2-2 Кольцо 3333 -
3 016-020-25-2-2 Кольцо 2222 -
4 258068-П29 Шплинт 5х35 2222 -
5 5323-1803033 Болт 2222 -
6 5323-1803027 Кольцо стопорное 1111 -
7 5323-1803026 Втулка 2222 -
8 5323-1803226 Манжета 4444 -
9 5323-1803222 Поршень нейтрали 1111 -
10 5323-1803207 Цилиндр механизма переключения 1111 -
11 250615-П29 Гайка М12х1,25-6Н 2222 -
12 252157-П2 Шайба пружинная 12 2222 -
13 5323-1803202 Поршень механизма переключения 1111 -
14 5323-1803215 Пружина наружная 2222 -
15 5323-1803210 Пружина внутренняя 2222 -
16 018-022-25-2-2 Кольцо уплотнительное 2222 -
17 55571-1803022 Шток механизма переключения 1111 -
18 252005-П29 Шайба 8 8888 -
19 252155-П2 Шайба 8 пружинная 14141414 -
20 201460-П29 Болт М8-6gх30 14141414 -
21 252006-П29 Шайба 10 8888 -
22 331473-П29 Болт М10х32 4444 -
23 252156-П2 Шайба 10 пружинная 8888 -
24 ВК403В Выключатель света заднего хода 2222 -
25 44201-1804131 Прокладка 16161616 -
26 4322-3721063 Прокладка уплотнительная 2222 -
27 260309-П29 Заглушка 24 2222 -
28 55571-1803206 Корпус механизма переключения 1111 -
29 55571-1803017 Прокладка 2222 -
30 55571-1803020 Вилка включения передач 1111 -
31 331495-П29 Болт стопорный 2222 -
32 258225 Шплинт 0,8х175 2222 -
33 201502-П29 Болт М10х38 4444 -
34 55571-1803216 Корпус механизма блокировки дифференциала 1111 -
35 55571-1803025 Прокладка 1111 -
36 55571-1803028 Вилка муфты блокировки дифференциала 1111 -
37 55571-1803195 Шток механизма блокировки дифференциала 1111 -
38 5323-1803213 Поршень механизма блокировки дифференциала 1111 -
39 5323-1803218 Цилиндр механизма блокировки дифференциала 1111 -
40 5323-1803219 Крышка механизма дифференциала в сборе 1111 -
41 339693-П29 Штифт 4х6 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
