Установка контейнера аккумуляторных батарей
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

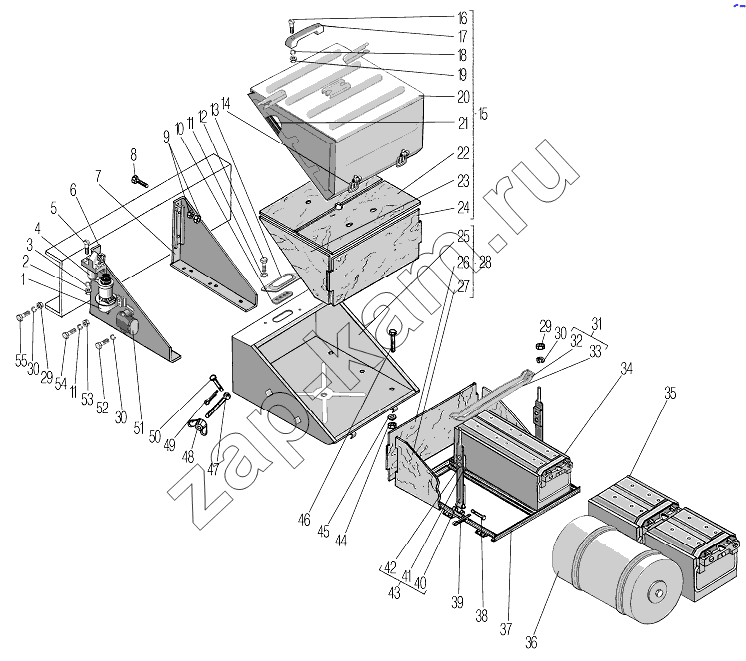

Схема/чертеж: Установка контейнера аккумуляторных батарей / УралАЗ УРАЛ-532361
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 1402.3737000 Выключатель "массы" 1111 -
2 250464-П29 Гайка М5-6Н 44 -
3 252153-П2 Шайба 5 пружинная 44 -
4 ТКС601ДОД Контактор 11 -
5 220081-П29 Винт М5-6gх8 44 -
6 532301-3748128 Кронштейн задний в сборе 1111 -
7 532301-3748126 Кронштейн передний в сборе 1111 -
8 330032-П29 Болт М14х1,5-6gх60 4444 -
9 250559-П29 Гайка М14х1,5-6Н 8888 -
10 4322-3724148 Втулка проходная 1111 -
11 252134-П2 Шайба 6 пружинная 6666 -
12 201415-П29 Болт М6-6gх10 2222 -
13 4322-3724142 Рамка 1111 -
14 4322-3748097 Кольцо замка 2222 -
15 5323-3748425 Крышка контейнера с теплоизоляцией 1111 -
16 220113-П29 Винт М6-6gх35 2222 -
17 330-8202040 Поручень для ветрового стекла 1111 -
18 252134-П2 Шайба 6 пружинная 2222 -
19 250508-П29 Гайка М6-6Н 2222 -
20 5323-3748435 Крышка контейнера 1111 -
21 532301-3748604 Уплотнитель крышки 4444 -
22 4322-3748612 Теплоизоляция крышки верхняя 2222 -
23 4322-3748616 Теплоизоляция крышки боковая 2222 -
24 4322-3748608 Теплоизоляция крышки передняя 1111 -
25 4322-3748017 Корпус контейнера с теплоизоляцией 1111 -
26 4322-3748400 Теплоизоляция корпуса задняя 1111 -
27 4322-3748395 Теплоизоляция корпуса боковая 2222 -
28 4322-3748008 Корпус контейнера с теплоизоляцией 1111 -
29 250510-П29 Гайка М8-6Н 2466 -
30 252135-П2 Шайба 8 пружинная 2688 -
31 4320-3748104 Планка крепления аккумуляторных батарей в сборе 1222 -
32 4320-3748106 Планка крепления аккумуляторных батарей 1222 -
33 4320-3748108 Прокладка планки крепления аккумуляторных батарей 2444 -
34 6СТ-190NЗ(ВП) Батарея аккумуляторная сухозаряженная 2 -
35 6ТСТС-10АЗ Батарея аккумуляторная 422 -
36 МНЭ-100/28БМ Молекулярный накопитель энергии 11 -
37 4322-3748625 Гнездо аккумуляторных батарей 1111 -
38 260048-П9 Палец 8х70 2444 -
39 258037-П29 Шплинт 3,2х12 2444 -
40 4320-3748076 Стяжка крепления аккумуляторных батарей 2444 -
41 4320-3748091 Прокладка стяжки 2444 -
42 255025 Заклепка 3х7.01.016 4888 -
43 4320-3748075 Стяжка крепления аккумуляторных батарей в сборе 2444 -
44 250512-П29 Гайка М10 6666 -
45 252136-П2 Шайба 10 пружинная 6666 -
46 201497-П29 Болт М10-6gх25 6666 -
47 4322-3748648 Болт откидной 2222 -
48 251513-П29 Гайка-барашек М8-6Н 2222 -
49 258024-П29 Шплинт 2,5х16 2222 -
50 260016-П52 Палец 6х30 2222 -
51 ПС315-3723100 Розетка внешнего запуска (позиция 33) 111 -
52 200265-П29 Болт М8-6gх40 222 -
53 250508-П29 Гайка М6-6Н 4444 -
54 201420-П29 Болт М6-6gх20 4444 -
55 201455-П29 Болт М8-6gх18 22 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
