Установка платформы для автомобилей Урал 532361
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

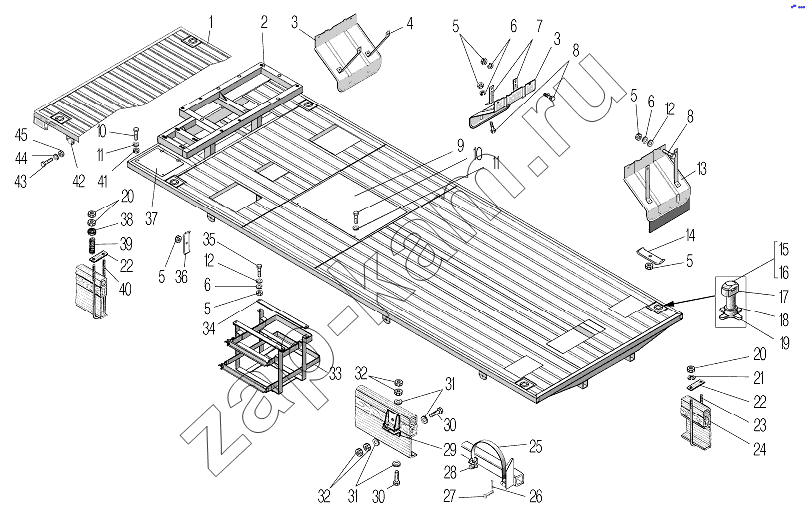

Схема/чертеж: Установка платформы для автомобилей Урал 532361 / УралАЗ УРАЛ-532361
1
2
3
3
4
5
5
5
5
5
6
6
6
7
8
8
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
Поз. Артикул Название детали Урал-532361 Цена
1 5323Ф-8501007-90 Основание 1 -
2 5323Ф-8501007-60 Основание 1 -
3 4320Х-8511037 Щиток брызговика 4 -
4 532361-8511025 Распорка брызговика 4 -
5 250510-П29 Гайка М8-6Н 49 -
6 252135-П2 Шайба 8 пружинная 46 -
7 4320Х-8511026 Распорка переднего брызговика 8 -
8 201455-П29 Болт М8-6gх18 42 -
9 53236Г-8501230 Крышка люка 1 -
10 201497-П29 Болт М10-6gх25 5 -
11 252136-П2 Шайба 10 пружинная 5 -
12 252005-П29 Шайба 8 22 -
13 3255-8511058-01 Брызговик 2 -
14 4320Ф-3905033 Планка 1 -
15 43206Х-8501300-01 Замок 4 -
16 43206Х-8501267 Кольцо запорное 4 -
17 43206Х-8501262-01 Фиксатор 4 -
18 43206Х-8501268 Шайба 4 -
19 43206Х-8501264 Штурвал в сборе 4 -
20 250561-П29 Гайка М16х1,5-6Н 24 -
21 252139-П2 Шайба 16 16 -
22 375-8500019 Накладка стремянки передняя 10 -
23 4320-8521082 Стремянка 8 -
23 4320Х-8521082-10 Стремянка 10 -
24 532361-8500121-20 Подкладка под лонжерон 2 -
24 5323Ф-8500121-01 Подкладка под лонжерон 2 -
25 4320Х-3907016 Хомут крепления буксира 2 -
26 258011-П29 Шплинт 2х10 2 -
27 260018-П52 Палец 6х35 2 -
28 251513-П29 Гайка-барашек М8-6Н 2 -
29 4322-851115 Угольник фиксирующий нижний 2 -
30 201594-П29 Болт М14-6gх55 8 -
31 252016-П29 Шайба 14 16 -
32 250558-П29 Гайка М14-6Н 16 -
33 4320Ф-3909048 Кронштейн крепления бидонов 1 -
34 4320Ф-3909010 Планка 2 -
35 201457-П29 Болт М8-6gх22 4 -
36 5557-3901208 Накладка кронштейна 2 -
37 53236Г-8501221 Крышка 1 -
38 375-8500109 Шайба крепления платформы 4 -
39 375-8500107 Пружина крепления платформы 4 -
40 375Н-8500106-10 Стремянка 2 -
40 53236Ф-8521082 Стремянка 2 -
41 250512-П29 Гайка М10 2 -
42 ФП316-3731000-01 Световозвращатель 6 -
43 201417-П29 Болт М6-6gх14 12 -
44 252154-П2 Шайба 6 пружинная 12 -
45 250508-П29 Гайка М6-6Н 12 -
