Установка шторок ветрового стекла
/ УралАЗ УРАЛ-532361

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

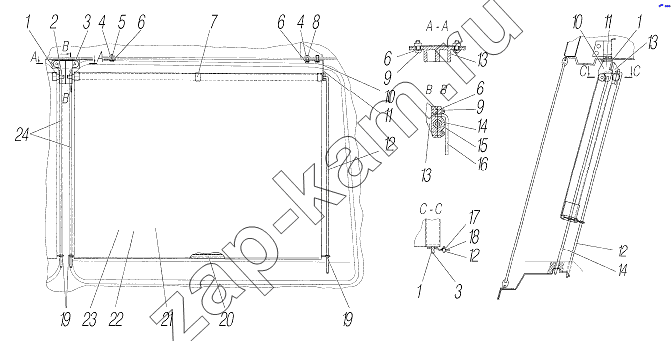

Схема/чертеж: Установка шторок ветрового стекла / УралАЗ УРАЛ-532361
1
1
1
2
3
3
4
4
5
6
6
6
6
7
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
19
20
21
22
Поз. Артикул Название детали Урал-532361Урал-532362Урал-542301Урал-542301-10 Цена
1 532301-8205229 Держатель 1111 -
2 532301-8205081 Барабан шторки левый 1111 -
3 532301-8205080 Барабан шторки правый 1111 -
4 252004-П2 Шайба 6 6666 -
5 220105-П29 Винт М6-6gх16 6666 -
6 252154-П2 Шайба 6 пружинная 10101010 -
7 5323-8205010 Скоба шторы 6666 -
8 201418-П29 Болт М6-6gх16 4444 -
9 532301-8205070 Кронштейн боковой правый 1111 -
10 532301-8205071 Кронштейн боковой левый 1111 -
11 532301-8205073 Направляющая шторки боковая 2222 -
12 532303-8205075 Кронштейн крепления шторки центральный 1111 -
13 5323-8205076 Крышка центрального кронштейна правая 1111 -
14 5323-8205077 Крышка центрального кронштейна левая 1111 -
15 532301-8205072 Направляющая шторки 2222 -
16 258003-П29 Шплинт 1,6х20 2222 -
17 252002-П29 Шайба 4 2222 -
18 4320-1108155 Втулка резиновая 4444 -
19 532301-8205095 Траверса шторки 2222 -
20 532301-8205018 Шторка ветрового окна 2222 -
21 532301-8205010 Шторка ветрового окна с опускным механизмом правая 1111 -
22 532301-8205011 Шторка ветрового окна с опускным механизмом левая 1111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
