Установка крана тормозного
/ УралАЗ УРАЛ-55571-1121-70

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

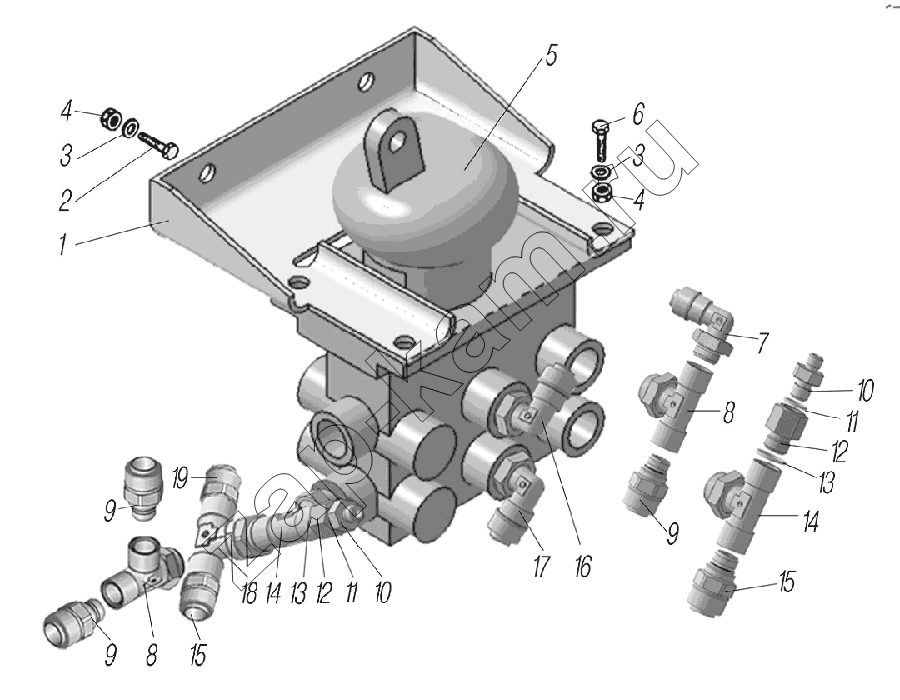

Схема/чертеж: Установка крана тормозного / УралАЗ УРАЛ-55571-1121-70
1
2
3
3
4
4
5
6
7
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 4320-3514150 Кронштейн 1; -
2 201500-П29 Болт М10 2; -
3 252136-П2 Шайба 10 пружинная 6; -
4 250512-П29 Гайка М10 6; -
5 11.3514010-05 Кран тормозной трgxсекционный 1; -
6 201497-П29 Болт М10-6gх25 4; -
7 D650210-М16х1,5-6g Фитинг угловой 1; -
8 D2072М16х1,5-М22х1,5-6g Тройник 2; -
9 DS651010-М16х1,5-6g Фитинг прямой 3; -
10 339538-П Штуцер 2; -
11 4320-3506054 Прокладка 2; -
12 334169 Штуцер 2; -
13 5323-3506054 Прокладка 2; -
14 D2062М16х1,5-М22х1,5-6g Тройник 2; -
15 DS651015-M16х1,5-S Фитинг прямой 2; -
16 D650210-М22х1,5-6g Фитинг угловой 1; -
17 D650215-M22х1,5-S Фитинг угловой 1; -
18 D2062М16х1,5-М16х1,5-6g Тройник 1; -
19 DS65106-M16х1,5-S Фитинг прямой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
