Установка крана управления давлением
/ УралАЗ УРАЛ-55571-1121-70

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

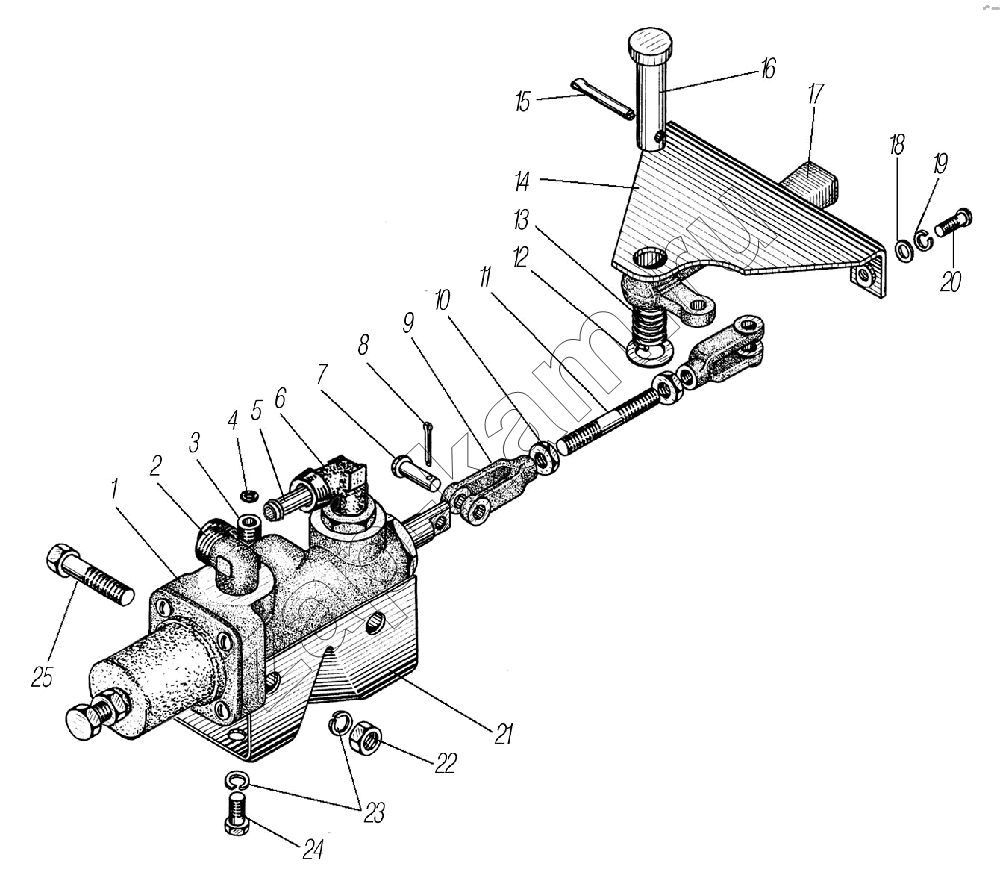

Схема/чертеж: Установка крана управления давлением / УралАЗ УРАЛ-55571-1121-70
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 131-4222010-Б Кран управления давлением с клапаном-ограничителем в сборе 1; -
2 339039 Угольник М16х1,5 К3/8" 1; -
3 339236-П Тройник К3/8"-М16х1,5-М10х1 1; -
4 4320-3122070 Шайба 1; -
5 375-3706013 Штуцер 1; -
6 4320Х-3522090 Угольник 1; -
7 260012-П52 Палец 6х20 2; -
8 258011-П29 Шплинт 2х10 2; -
9 4320-3122065 Вилка 2; -
10 250508-П29 Гайка М6-6Н 2; -
11 375-4222024-10 Стержень 1; -
12 252007-П29 Шайба 12 1; -
13 375-4222017 Пружина рычага нажимная 1; -
14 4320-3122014 Кронштейн рычага в сборе 1; -
15 258039-П29 Шплинт 3,2х20 1; -
16 260089-П52 Палец 12х40 1; -
17 4320-3122012 Рычаг крана в сборе 1; -
18 252004-П29 Шайба 6 2; -
19 252134-П2 Шайба 6 пружинная 2; -
20 220104-П29 Винт М6-6gх14 2; -
21 375-4222018 Кронштейн 1; -
22 250510-П29 Гайка М8-6Н 2; -
23 252135-П2 Шайба 8 пружинная 4; -
24 201455-П29 Болт М8-6gх18 2; -
25 200265-П29 Болт М8-6gх40 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
