Установка воздушного фильтра
/ УралАЗ УРАЛ-55571-1121-70

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

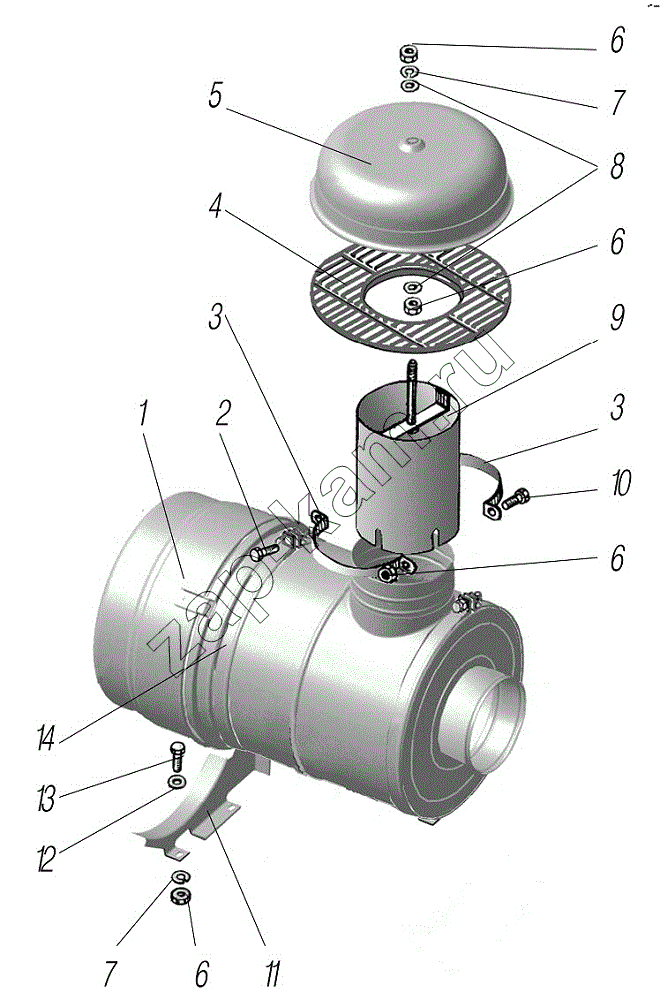

Схема/чертеж: Установка воздушного фильтра / УралАЗ УРАЛ-55571-1121-70
1
2
3
3
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 ФВ721.1109510-30 Фильтр воздушный в сборе 1; -
2 331006-П29 Болт хомута 2; -
3 6361КХ-1109182 Хомут 2; -
4 5323РХ-1109124 Обечайка колпака 1; -
5 4322-1109119-10 Колпак 1; -
6 250510-П29 Гайка М8-6Н 8; -
7 252135-П2 Шайба 8 пружинная 9; -
8 252005-П29 Шайба 8 3; -
9 4320Я3-1109126 Труба воздухозаборная 1; -
10 201457-П29 Болт М8-6gх22 2; -
11 4320Я3-1109141 Ложе фильтра воздушного 2; -
12 252038-П29 Шайба 8,5 8; -
13 201454-П29 Болт М8-6gх16 8; -
14 4320Я-1109182 Хомут в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
