Масляный радиатор
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

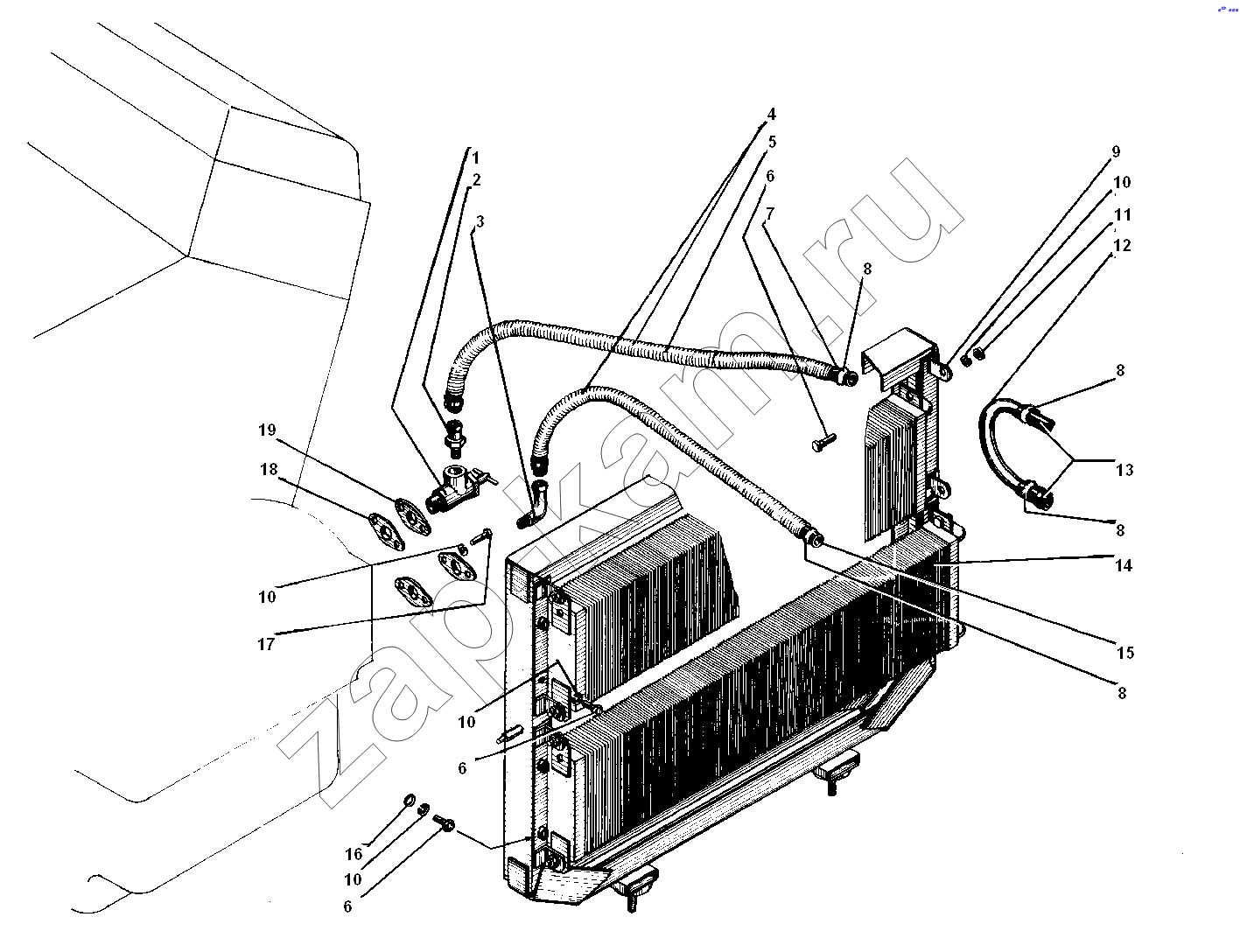

Схема/чертеж: Масляный радиатор / УралАЗ УРАЛ-55571-30
1
2
3
4
5
6
6
6
7
8
8
8
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 5557-8101180 Кран масляного радиатора в сборе 1; -
2 4320-1013123 Штуцер 1; -
3 339868 Угольник 1; -
4 375-1013078 Броня подводного шланга масляного радиатора 6; -
5 375-1013080 Броня отводного шланга масляного радиатора 1; -
6 201455-П29 Болт М8-6gх18 16; -
7 4320Я2-1013105 Рукав 16х25-1,6 L=930 1; -
8 00.78-00 Хомут червячный 8; -
9 5323-1013070 Кронштейн масляного радиатора 4; -
10 252135-П2 Шайба 8 пружинная 20; -
11 250510-П29 Гайка М8-6Н 8; -
12 4322-1311074 Труба соединительная 1; -
13 4322-1311032 Рукав 16х25-1,6 L=100 2; -
14 5323-1013010 Радиатор масляный в сборе 2; -
15 4320-8101222 Шланг отопителя верхний 1; -
16 252005-П29 Шайба 8 2; -
17 201456-П29 Болт М8-6gх20 4; -
18 4320Я-1015555 Прокладка уплотнительная 2; -
19 4320Я2-1013096 Фланец 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
