Пневматический кран
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

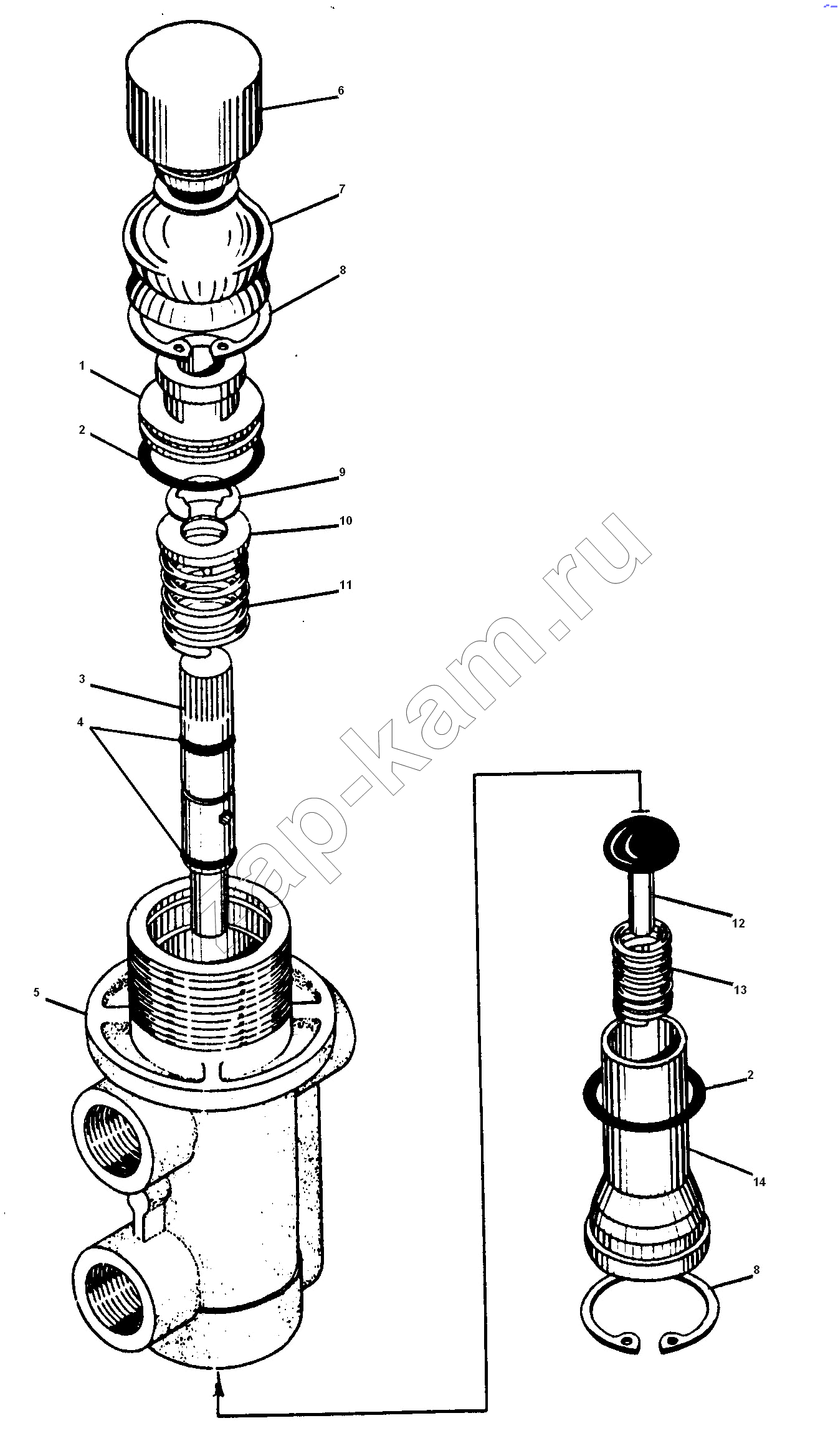

Схема/чертеж: Пневматический кран / УралАЗ УРАЛ-55571-30
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 100-35371301 Втулка 2; -
2 100-35371371 Кольцо О-образное 17х1,5 4; -
3 100-3537124 Толкатель 2; -
4 100-35371331 Кольцо О-образное 5х1,0 4; -
5 100-3537120 Корпус 2; -
6 100-3537125 Колпачок 2; -
7 100-3537129-011 Чехол защитный 2; -
8 307758-П21 Кольцо упорное 20 4; -
9 489327-П21 Кольцо упорное 6 2; -
10 100-3537132 Тарелка пружины 2; -
11 100-35371231 Пружина 2; -
12 100-35371341 Клапан в сборе 2; -
13 100-3537136 Пружина 2; -
14 100-35371401 Направляющая 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
