Система вспомогательного тормоза
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

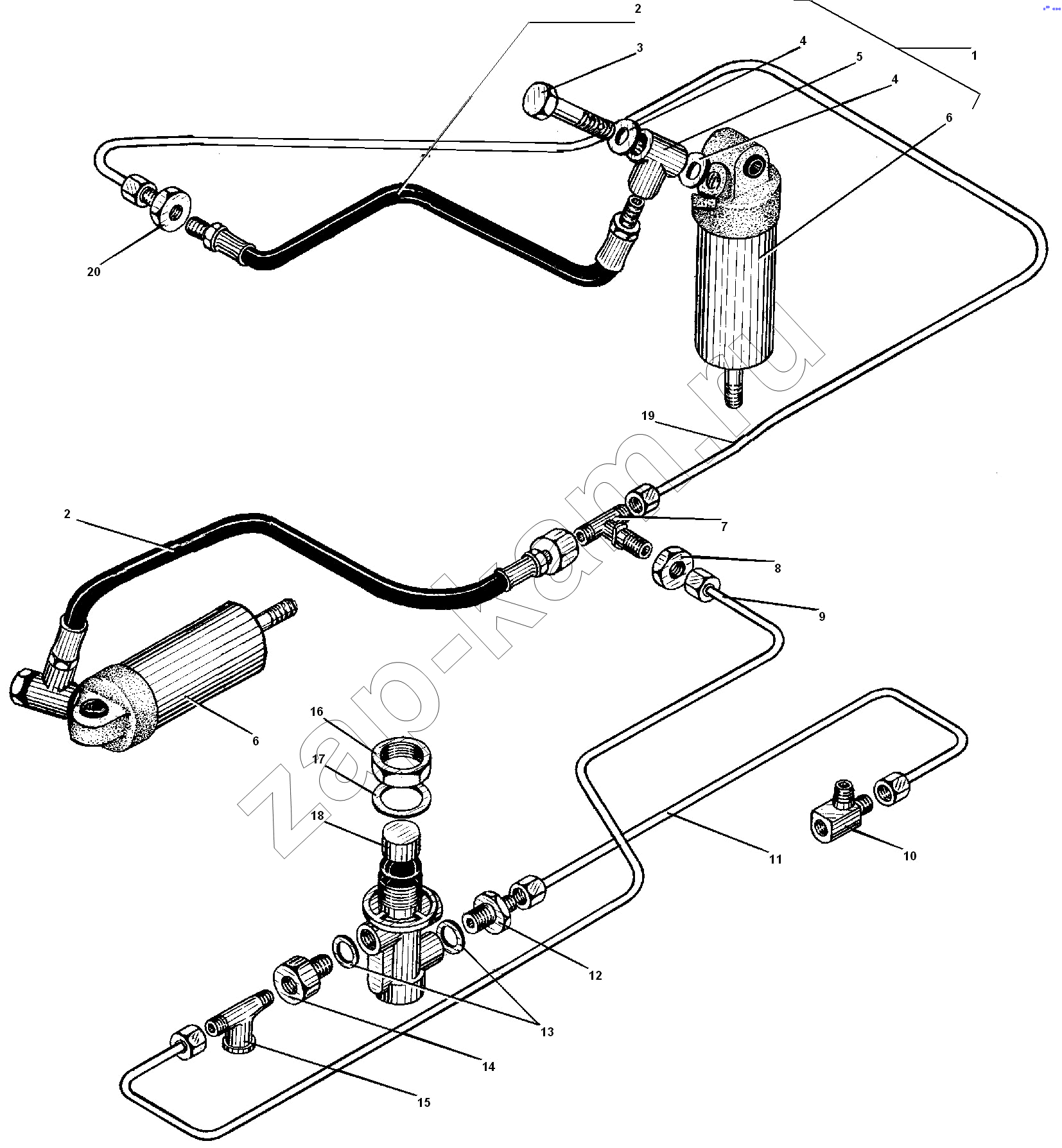

Схема/чертеж: Система вспомогательного тормоза / УралАЗ УРАЛ-55571-30
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 4320-3570176-01 Цилиндр пневматический в сборе 2; -
2 4320-3570180 Шланг гибкий вспомогательного тормоза в сборе 1; -
3 5557-1602186 Болт соединительный 2; -
4 51-3506013 Прокладка 4; -
5 5557-1602184 Муфта соединительная 2; -
6 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 2; -
7 333603 Тройник М10х1 1; -
8 250513-П29 Гайка М10х1-6Н 2; -
9 4320-3570158-01 Трубка в сборе от крана к тройнику 1; -
10 339647 Тройник М14х1,5-М10х1 1; -
11 4320-3570162 Трубка в сборе от пневмосигнала к крану 1; -
12 339538 Штуцер М10х1-М12х1,5 1; -
13 4320-3506054 Прокладка 2; -
14 339699 Штуцер К1/8"-М12х1,5" 3; -
15 339733 Тройник М10х1-М12х1,5 1; -
16 4320-3570146 Гайка 1; -
17 4320-3570140 Шайба 1; -
18 100-3537110 Кран пневматический в сборе 1; -
19 4320-3570068 Трубка в сборе 1; -
20 339938 Штуцер М14х1,5 1; -
