Установка двухмагистрального клапана
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

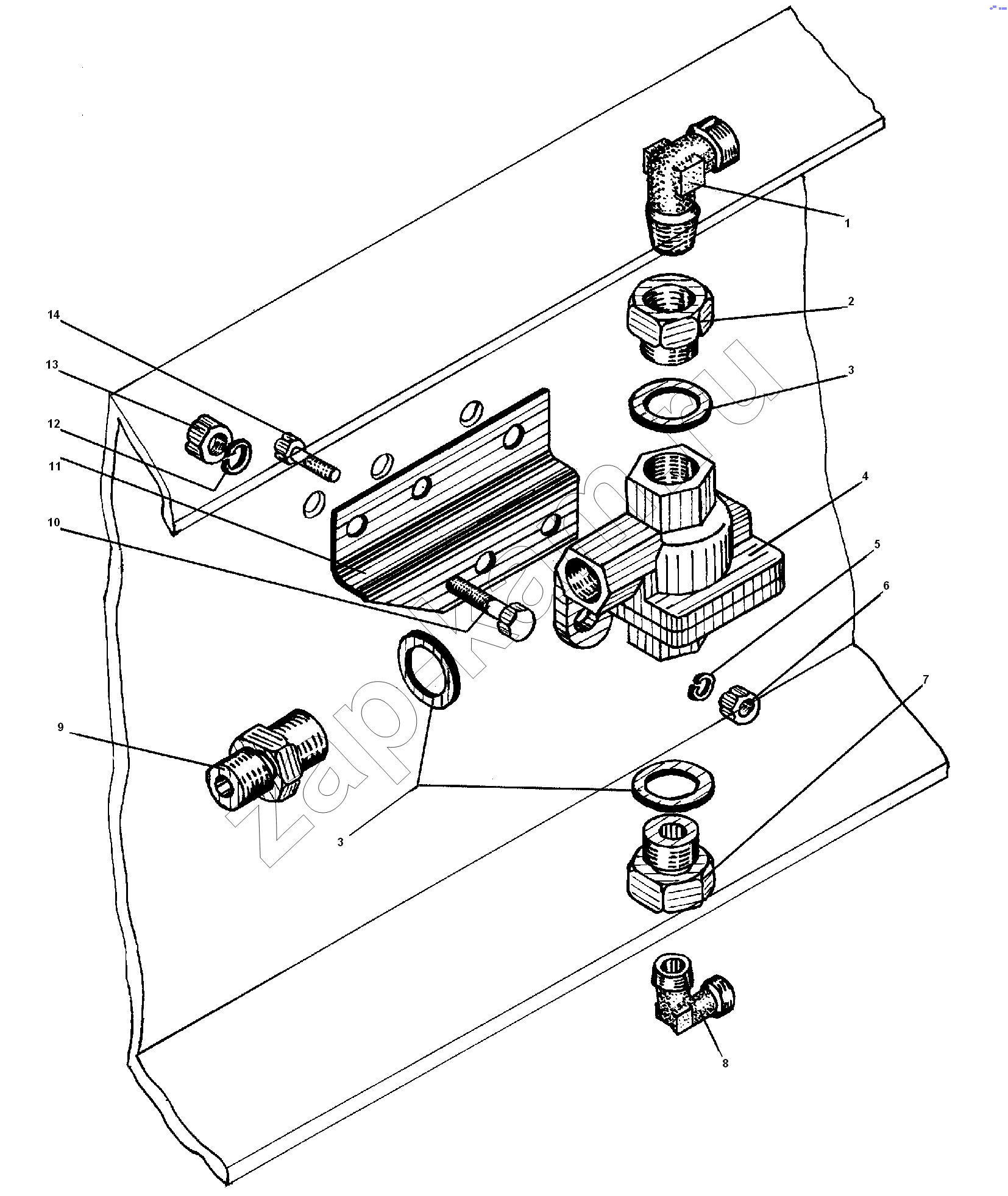

Схема/чертеж: Установка двухмагистрального клапана / УралАЗ УРАЛ-55571-30
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 339039 Угольник М16х1,5 К3/8" 1; -
2 4320-3515068 Пробка 1; -
3 4320-3514023 Прокладка 3; -
4 100-35620101 Клапан двухмагистральный 1; -
5 252155-П2 Шайба 8 пружинная 2; -
6 250511-П29 Гайка М8-6Н 2; -
7 4320-3514012 Переходник 1; -
8 339520-П29 Угольник М10х1 К1/8" 1; -
9 339545 Штуцер 1; -
10 201497-П29 Болт М10-6gх25 2; -
11 4320-3562020 Кронштейн 1; -
12 252136-П2 Шайба 10 пружинная 2; -
13 250512-П29 Гайка М10 2; -
14 201454-П29 Болт М8-6gх16 2; -
