Установка гидроцилиндра подъема платформы
/ УралАЗ УРАЛ-55571-30

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

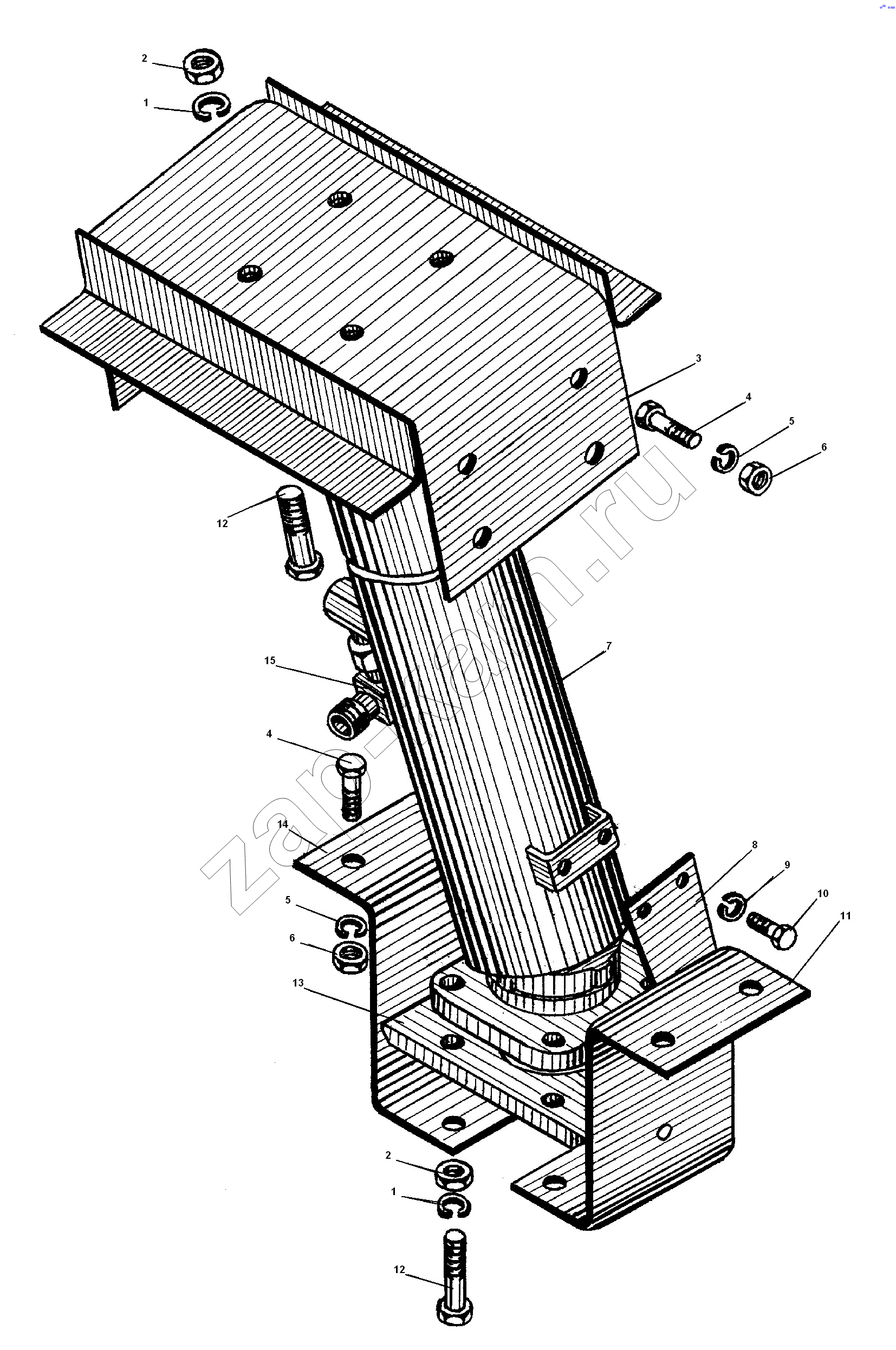

Схема/чертеж: Установка гидроцилиндра подъема платформы / УралАЗ УРАЛ-55571-30
1
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 252140-П2 Шайба 18.ОТ 8; -
2 250562-П29 Гайка М18-6Н 8; -
3 55571-8603135 Опора верхняя 1; -
4 202118-П29 Болт М16х38 12; -
5 252139-П2 Шайба 16 12; -
6 250560-П29 Гайка М16х1,5-6Н 12; -
7 БРИП.306457.0101 Гидроцилиндр подъема платформы в сборе 1; -
8 55571-8603156 Кулиса 1; -
9 252156-П2 Шайба 10 пружинная 2; -
10 201674-П29 Болт М10х1,25-6gх20 2; -
11 55571-8603100 Кронштейн гидроцилиндра в сборе левый 1; -
12 332784-П29 Болт М18-6gх70 8; -
13 5557-8603117 Усилитель кронштейна 1; -
14 55571-8603103 Кронштейн гидроцилиндра в сборе правый 1; -
15 55571-8603160 Угольник 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
